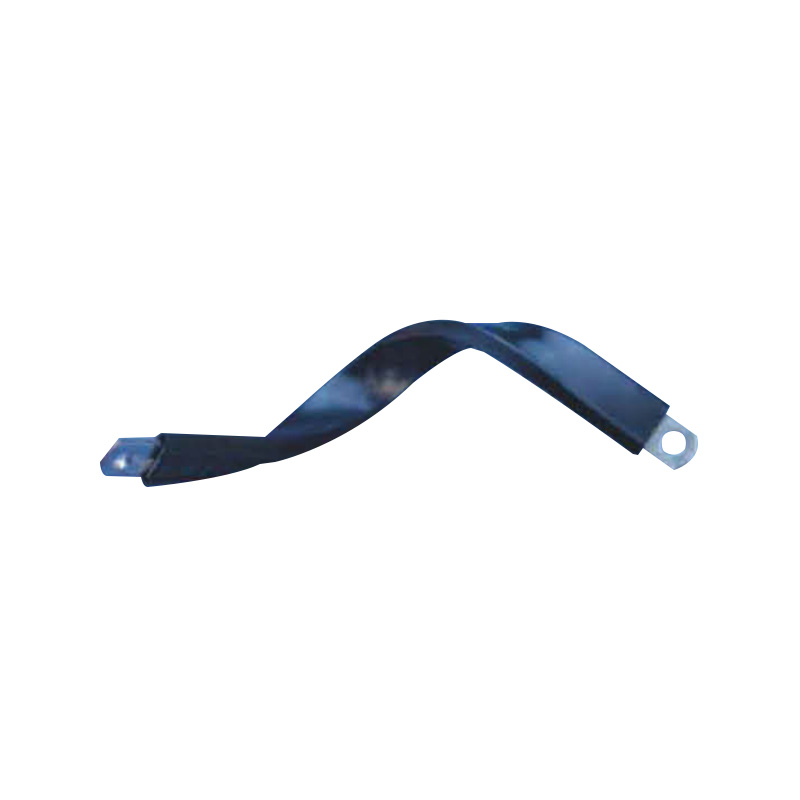

Características técnicas del alambre trenzado aislado:
· El IBSB y el IBSBR están diseñados específicamente y se pueden conectar a la familia de disyuntores con carcasa de plástico, que incluye los disyuntores más compactos del mercado.
· IBSB e IBSBR están compuestos por cables de cobre electrolítico de alta calidad (0,15 milímetros de diámetro para máxima flexibilidad).
· Ahorro de material: Gran cantidad de conectores todo en uno sin conectores ni terminales.
· Instalación fácil y rápida: conexión directa. Sin necesidad de cortar, pelar, doblar ni perforar. Reduzca el tiempo de instalación.
· Menor peso: Las tiras trenzadas planas son más ligeras que los cables (con aislamiento) y las tiras de cableado. Asegúrese de un mejor rendimiento del cobre (efecto piel).
· El material aislante es PVC autoextinguible de alta impedancia; la temperatura máxima de funcionamiento es 105°C.
· Rango de aplicación completo: 80 A a 630 A (secciones 25, 50, 70, 100, 120, 185 y 240 milímetros2), longitud de 230 a 1030 milímetros.
· Confiabilidad: No hay contacto adicional debido al extremo con brida del cable. Se logra un rendimiento de contacto eléctrico superior con o sin la adición de una junta todo en uno.
· Antivibración: reemplazo ideal para cables
Datos técnicos
· Excelentes conexiones eléctricas al utilizar conectores todo en uno.
· Buena resistencia a la tracción.
Material aislante
· Alta resistencia: compuestos vinílicos
· Temperatura máxima de funcionamiento: 105° C
· Arco autoextinguible: UL 94 VO
· Resistencia dieléctrica: 20 kV/milímetros
· Tensión máxima de funcionamiento: 1000 V CA-1500 V CC-IEC y UL 758
· Tensión máxima de funcionamiento: 600V CA/CC- UL 67
· Conductores de clase ll (IEC 61439-1, Capítulo 8.4.4- Protección de aislamiento total)
| Uso de disyuntor | Número de pieza | Descripción | S milímetros² | L milímetros | ∅1 milímetros | ∅2 milímetros | A1 milímetros | A2 milímetros | J milímetros | M milímetros | K1 milímetro | K2mm | embalaje | Peso (kg) |
| IBSB - cobre estañado |
| IBSB 25 | 23000227 | IBSB 25-230-6 | 25 | 230 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,08 |
| 23000228 | IBSB 25-330-6 | 25 | 330 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,11 |
| 23000229 | IBSB 25-430-6 | 25 | 430 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,15 |
| 23000230 | IBSB 25-530-6 | 25 | 530 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,18 |
| 23000231 | IBSB 25-630-6 | 25 | 630 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,22 |
| 23000232 | IBSB 25-830-6 | 25 | 830 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,28 |
| 23000233 | IBSB 25-1030-6 | 25 | 1030 | 6,5 | 6,5 | 7,5 | 7,5 | 12 | 2,8 | 9 | 18 | 10 | 0,35 |
| IBS 50 | 23000234 | IBSB50-230-8-10 | 50 | 230 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,15 |
| 23000235 | IBS 50-330-8-10 | 50 | 330 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,21 |
| 23000236 | IBS 50-430-8-10 | 50 | 430 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,27 |
| 23000237 | IBS 50-530-8-10 | 50 | 530 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,33 |
| 23000238 | IBS 50-630-8-10 | 50 | 630 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,39 |
| 23000239 | IBS 50-830-8-10 | 50 | 830 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,52 |
| 23000240 | IBS 50-1030-8-10 | 50 | 1030 | 8,5 | 10,5 | 9 | 11 | 20 | 3 | 9 | 27 | 10 | 0,64 |
| IBSB 70 | 23000241 | IBSB 70-230-8-10 | 70 | 230 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,197 |
| 23000242 | IBSB 70-330-8-10 | 70 | 330 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,28 |
| 23000243 | IBSB 70-430-8-10 | 70 | 430 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,362 |
| 23000244 | IBSB70-530-8-10 | 70 | 530 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,444 |
| 23000245 | IBSB 70-630-8-10 | 70 | 630 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,527 |
| 23000246 | IBSB 70-830-8-10 | 70 | 830 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,692 |
| 23000247 | IBSB 70-1030-8-10 | 70 | 1030 | 8,5 | 10,5 | 9 | 11 | 20 | 4,3 | 11 | 27 | 10 | 0,857 |
| IBSB 100 | 23000248 | IBSB 100-230-8-10 | 100 | 230 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 0,27 |
| 23000249 | IBSB 100-330-8-10 | 100 | 330 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 0,39 |
| 23000250 | IBSB 100-430-8-10 | 100 | 430 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 0,50 |
| 23000251 | IBSB 100-530-8-10 | 100 | 530 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 0,62 |
| 23000252 | IBSB 100-630-8-10 | 100 | 630 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 0,73 |
| 23000253 | IBSB 100-830-8-10 | 100 | 830 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 0,96 |
| 23000254 | IBSB 100-1030-8-10 | 100 | 1030 | 8,5 | 10,5 | 9 | 11 | 24 | 5 | 13 | 31 | 10 | 1,19 |
| Cobre rojo IBSBR |
| IBSB 120 | 23000255 | IBSBR 120-230-10 | 120 | 230 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 0,33 |
| 23000256 | IBSBR 120-330-10 | 120 | 330 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 0,47 |
| 23000257 | IBSBR 120-430-10 | 120 | 430 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 0,6 |
| 23000258 | IBSBR 120-530-10 | 120 | 530 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 0,74 |
| 23000259 | IBSBR 120-630-10 | 120 | 630 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 0,88 |
| 23000260 | IBSBR 120-830-10 | 120 | 830 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 1,15 |
| 23000261 | IBSBR 120-1030-10 | 120 | 1030 | 10,5 | 10,5 | 11 | 11 | 32 | 4,4 | 12 | 39 | 2 | 1,43 |
| IBSB 185 | 23000262 | IBSBR 185-330-10-12 | 185 | 330 | 10,5 | 12,5 | 12 | 14 | 32 | 7,1 | 16 | 39 | 2 | 0,7 |
| 23000263 | IBSBR 185-430-10-12 | 185 | 430 | 10,5 | 12,5 | 12 | 14 | 32 | 7,1 | 16 | 39 | 2 | 0,9 |
| 23000264 | IBSBR185-530-10-12 | 185 | 530 | 10,5 | 12,5 | 12 | 14 | 32 | 7,1 | 16 | 39 | 2 | 1,1 |
| 23000265 | IBSBR 185-630-10-12 | 185 | 630 | 10,5 | 12,5 | 12 | 14 | 32 | 7,1 | 16 | 39 | 2 | 1,3 |
| 23000266 | IBSBR 185-830-10-12 | 185 | 830 | 10,5 | 12,5 | 12 | 14 | 32 | 7,1 | 16 | 39 | 2 | 1,7 |
| 23000267 | IBSBR 185-1030-10-12 | 185 | 1030 | 10,5 | 12,5 | 12 | 14 | 32 | 7,1 | 16 | 39 | 2 | 2,1 |
| IBSB 240 | 23000268 | IBSBR 240-330-10-12 | 240 | 330 | 10,5 | 12,5 | 12 | 14 | 32 | 9,2 | 18,5 | 39 | 2 | 0,89 |
| 23000269 | IBSBR 240-430-10-12 | 240 | 430 | 10,5 | 12,5 | 12 | 14 | 32 | 9,2 | 18,5 | 39 | 2 | 1,14 |
| 23000270 | IBSBR 240-530-10-12 | 240 | 530 | 10,5 | 12,5 | 12 | 14 | 32 | 9,2 | 18,5 | 39 | 2 | 1,4 |
| 23000271 | IBSBR240-630-10-12 | 240 | 630 | 10,5 | 12,5 | 12 | 14 | 32 | 9,2 | 18,5 | 39 | 2 | 1,65 |
| 23000272 | IBSBR 240-830-10-12 | 240 | 830 | 10,5 | 12,5 | 12 | 14 | 32 | 9,2 | 18,5 | 39 | 2 | 2,16 |
| 23000273 | IBSBR 240-1030-10-12 | 240 | 1030 | 10,5 | 12,5 | 12 | 14 | 32 | 9,2 | 18,5 | 39 | 2 | 2,67 |
