Guía de Barras Colectoras de 12 V 2026: Distribución en Corriente Continua para Sistemas Aislados, Marinos, Autocaravanas y Vehículos

Fecha de lanzamiento: 2026-09-22

Cualquiera que haya dimensionado una barra colectora de red y luego una para un sistema de 12 V ha descubierto que las reglas no se trasladan. A 12 voltios, el margen de caída de tensión es tan pequeño que las barras y los cables se eligen por cuánta tensión pierden, no por cuánto se calientan. Un conductor que estaría cómodo en un cuadro de 400 V puede quedarse corto de forma desesperada a 12 V con la misma corriente.

Esta guía trata las barras colectoras de distribución en corriente continua —las barras que recogen las conexiones de batería, alternador, cargador y cargas en instalaciones aisladas, embarcaciones, autocaravanas, vehículos y cuadros de control— y qué determina realmente si funcionan.

Qué es una barra colectora de distribución en CC

Es una barra conductora plana, normalmente de cobre estañado, con una fila de puntos de conexión. Hay dos formatos habituales:

  • Barras con espárragos. Espárragos roscados prensados o soldados en la barra, cada uno con tuerca y arandela, de modo que los terminales de ojo puedan atornillarse y retirarse individualmente. Es el formato dominante en distribución en CC porque las conexiones cambian con el tiempo.
  • Barras con taladros. Taladros simples, a veces roscados, normalmente para un conjunto fijo de conexiones o cuando el terminal se atornilla directamente a la barra.

Lo normal es trabajar con pares: una barra positiva y otra negativa o de retorno, a menudo con negativo o masa común en la práctica de vehículos y embarcaciones. Algunos sistemas añaden una tercera barra para un grupo de circuitos concreto.

Por qué la corriente continua de baja tensión es más difícil de lo que parece

A 230 V o 400 V, perder dos o tres décimas de voltio en una barra colectora es irrelevante: es una fracción de un punto porcentual. A 12 V, la misma pérdida representa una porción mucho mayor del suministro total, y las consecuencias son prácticas: inversores que se desconectan bajo carga, cargadores que nunca alcanzan la tensión de absorción, luces que se atenúan cuando arranca una bomba.

La aritmética lo explica. Una caída típicamente aceptable para un circuito de potencia en CC es de unos pocos puntos porcentuales de la tensión del sistema. El tres por ciento de 12 V son 0,36 V. Ese es el margen completo para todo el circuito: barra, cable, fusible, terminales y camino de retorno combinados.

Como el margen es fijo y pequeño, el diseño de distribución en CC lo domina la resistencia, y la resistencia la dominan la longitud del recorrido y la sección. Es exactamente por esto por lo que una barra maciza supera tan drásticamente al cable con las corrientes en juego.

Qué consume realmente un sistema de 12 V

Es fácil subestimar la corriente continua porque las cargas se expresan en vatios. La conversión es sencilla:

Corriente (A) = Potencia (W) / Tensión (V)

Así, un inversor de 3000 W alimentado desde 12 V nominales consume aproximadamente:

  • 3000 W / 12 V = 250 A

Y eso antes de la eficiencia del inversor, de modo que la cifra real a plena carga es superior. Un sistema de 24 V la reduce a la mitad; uno de 48 V, a la cuarta parte. Este es el argumento más contundente a favor de tensiones de sistema más altas en cualquier instalación con potencia apreciable, porque aumentar la tensión reduce la corriente proporcionalmente para la misma potencia, y las pérdidas caen con el cuadrado de la corriente.

Dimensionar una barra de CC por caída de tensión

El cálculo es la relación estándar de resistencia de cualquier referencia eléctrica: R = ρ × L / A, con una resistividad del cobre de aproximadamente 1,724 × 10⁻⁸ Ω·m a 20 °C.

Comparación desarrollada: 250 A por un metro de recorrido

Una barra de cobre estañado de 50 × 10 mm (500 mm²):

  • R por metro = 1,724 × 10⁻⁸ / (500 × 10⁻⁶) = 0,0345 mΩ
  • Caída de tensión a 250 A = 250 × 0,0345 × 10⁻³ ≈ 8,6 mV

Un cable de 35 mm², un metro:

  • R por metro = 1,724 × 10⁻⁸ / (35 × 10⁻⁶) = 0,493 mΩ
  • Caída de tensión a 250 A = 250 × 0,493 × 10⁻³ ≈ 123 mV

Catorce veces más caída, para la misma corriente y la misma longitud. La barra colectora no es solo una forma más ordenada de unir cables: es una solución eléctricamente distinta, y sobre un margen de 0,36 V la diferencia entre 8,6 mV y 123 mV es decisiva.

Por qué el camino de retorno cuenta tanto como el positivo

La corriente tiene que volver. La resistencia de la barra negativa o de retorno, su cable y sus conexiones se suman directamente a la caída total del circuito. Una barra positiva generosa emparejada con un camino de retorno fino es uno de los errores más frecuentes y menos evidentes en una instalación de CC: la barra positiva cumple su función a la perfección mientras el retorno consume el margen en silencio.

En barras de distribución en CC, esto es un argumento sólido a favor de que ambas barras tengan la misma sección y de que la barra negativa tenga el mismo número de puntos de conexión que la positiva.

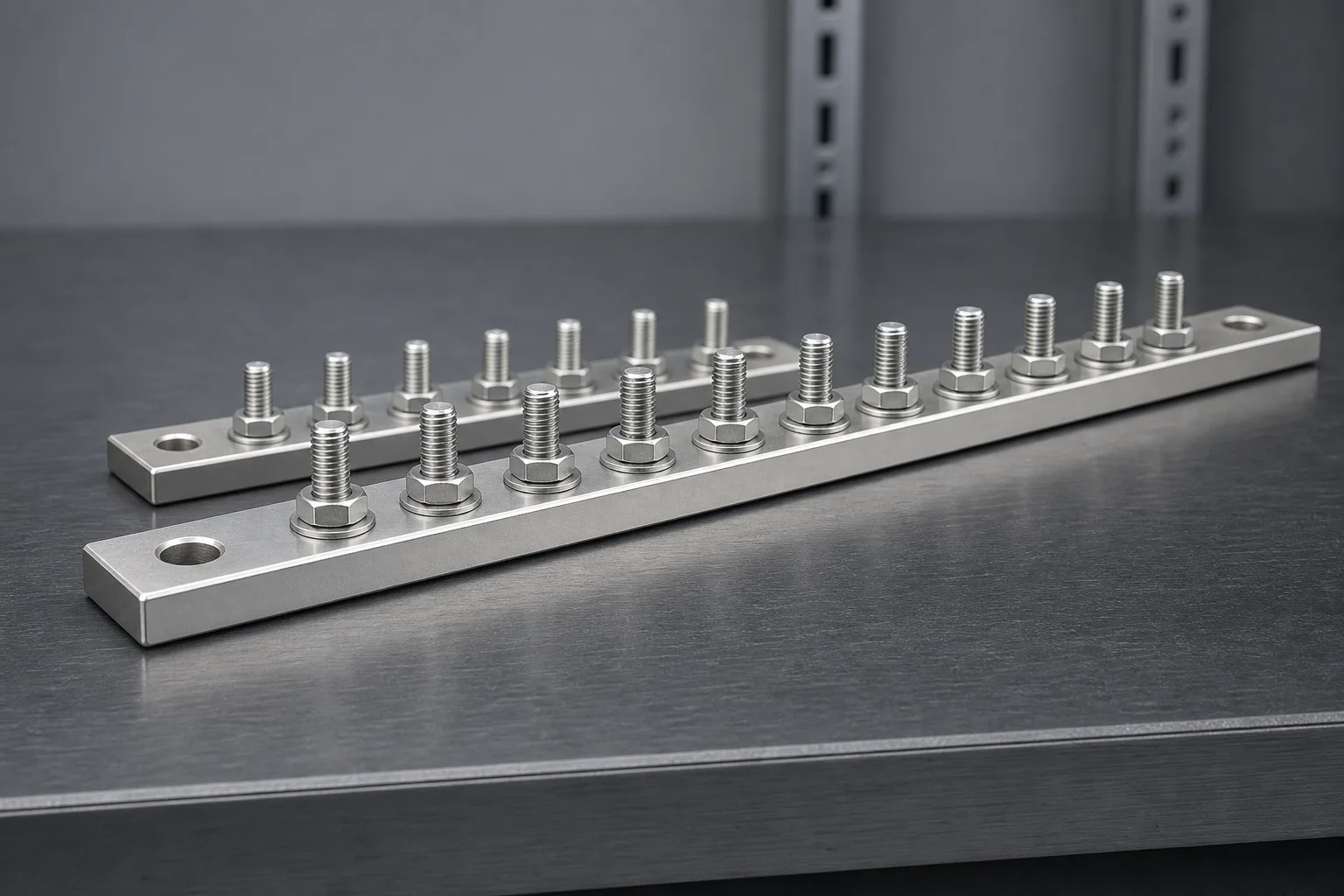

Barras colectoras de cobre estañado para distribución en CC con filas de espárragos roscados, arandelas y tuercas

Elegir el material de una barra de distribución en CC

En el hardware de distribución en CC aparecen cuatro materiales, y solo dos son buenas opciones como conductor.

Material Valoración Notas
Cobre estañado Mejor opción general Conductividad del cobre con una superficie que resiste la oxidación y la corrosión. Es el estándar en entornos marinos, de vehículo y húmedos, y mantiene estable la resistencia de la unión durante años.
Cobre desnudo Bueno, con reservas Eléctricamente idéntico cuando es nuevo. Se oxida a la vista y, en aire húmedo o salino, la capa de óxido degrada las uniones. Aceptable en cuadros secos y controlados.
Aluminio Según el caso Más ligero y barato, pero necesita mayor sección para la misma corriente y exige una preparación cuidadosa de la unión. Solo merece la pena cuando el peso es crítico.
Latón o acero inoxidable Normalmente la opción equivocada Ambos conducen bastante menos corriente que el cobre para el mismo tamaño. El inoxidable es un material estructural y de tornillería, no un conductor. Los terminales de latón se usan a veces por coste, y son un punto débil habitual a alta corriente.

La cuestión del recubrimiento importa aquí más que en aparamenta de red, porque las barras de distribución en CC viven en embarcaciones, autocaravanas y armarios exteriores donde la condensación y la sal son habituales. El estañado no es cosmético en una barra marina: es la razón de que la resistencia de la unión siga siendo la que calculaste cinco años después.

Separación de espárragos, tornillería y qué especificar

Si vas a especificar una barra de distribución en CC, estos son los parámetros que determinan si encaja en tu instalación:

  • Tamaño y rosca del espárrago, ajustados a los terminales de ojo que vas a usar realmente: un espárrago demasiado pequeño limita la corriente por conexión, y uno demasiado grande puede no admitir el terminal.
  • Número y separación de espárragos, fijados por las conexiones que necesitas ahora más espacio para añadir después. La separación debe permitir una llave y el radio de curvatura del cable.
  • Método de fijación del espárrago. Los espárragos prensados o soldados resisten mucho mejor la rotación que un tornillo pasante, y eso importa porque un espárrago que gira al apretar es una causa habitual de terminales dañados.
  • Espesor y ancho de la barra, a partir del cálculo de caída de tensión anterior.
  • Taladros de montaje y su separación, para que coincidan con tu base aislante o tu armario.
  • Longitud de la barra y orientación del corte, para no forzar las entradas de cable en curvas cerradas.

La disciplina en la tornillería importa tanto como la barra. Una arandela plana reparte la carga; una arandela elástica o un apriete al par correcto mantiene la unión firme a medida que se asienta; y el terminal de ojo debe hacer contacto de cara completa en lugar de apoyarse en una rebaba. El rendimiento de la barra es tan bueno como su peor unión.

Montaje, aislamiento y protección

Una barra de distribución en CC es, por diseño, un conductor vivo y expuesto: así se hacen las conexiones. De ahí se derivan dos consecuencias.

Primera: debe montarse sobre una base aislante o sobre aisladores de apoyo dimensionados para la tensión y la carga mecánica, con holgura suficiente para que una herramienta que caiga no pueda puentear la barra positiva con el armario o con la barra negativa. Donde el entorno sea húmedo o la instalación accesible, una tapa de clip o una funda aislante convierten una barra expuesta en una protegida sin sacrificar el acceso.

Segunda: el montaje tiene que soportar el servicio mecánico. Una barra larga con cables pesados atornillados recibe un par real, y la vibración afloja la tornillería con el tiempo. Soportar la barra a intervalos en lugar de solo en los extremos, y mantener el peso de los cables fuera de la barra con bridas a la estructura, importa más de lo que parece.

Barras positiva, negativa y de puesta a tierra

Conviene declarar explícitamente tres convenciones, porque confundirlas crea problemas difíciles de diagnosticar.

  • Mantén separadas y claramente identificadas las barras positiva y negativa. La separación física más un marcado claro es la medida de seguridad más barata disponible.
  • Dimensiona la barra de retorno igual que la positiva. Como se ha dicho, el camino de retorno transporta la misma corriente y suma al mismo margen de caída.
  • Trata la puesta a tierra como un sistema propio. En un vehículo o una embarcación, la barra de masa del chasis o del casco no es lo mismo que la barra negativa de CC, aunque estén unidas en un único punto. Unir en un punto definido evita corrientes circulantes por la estructura.

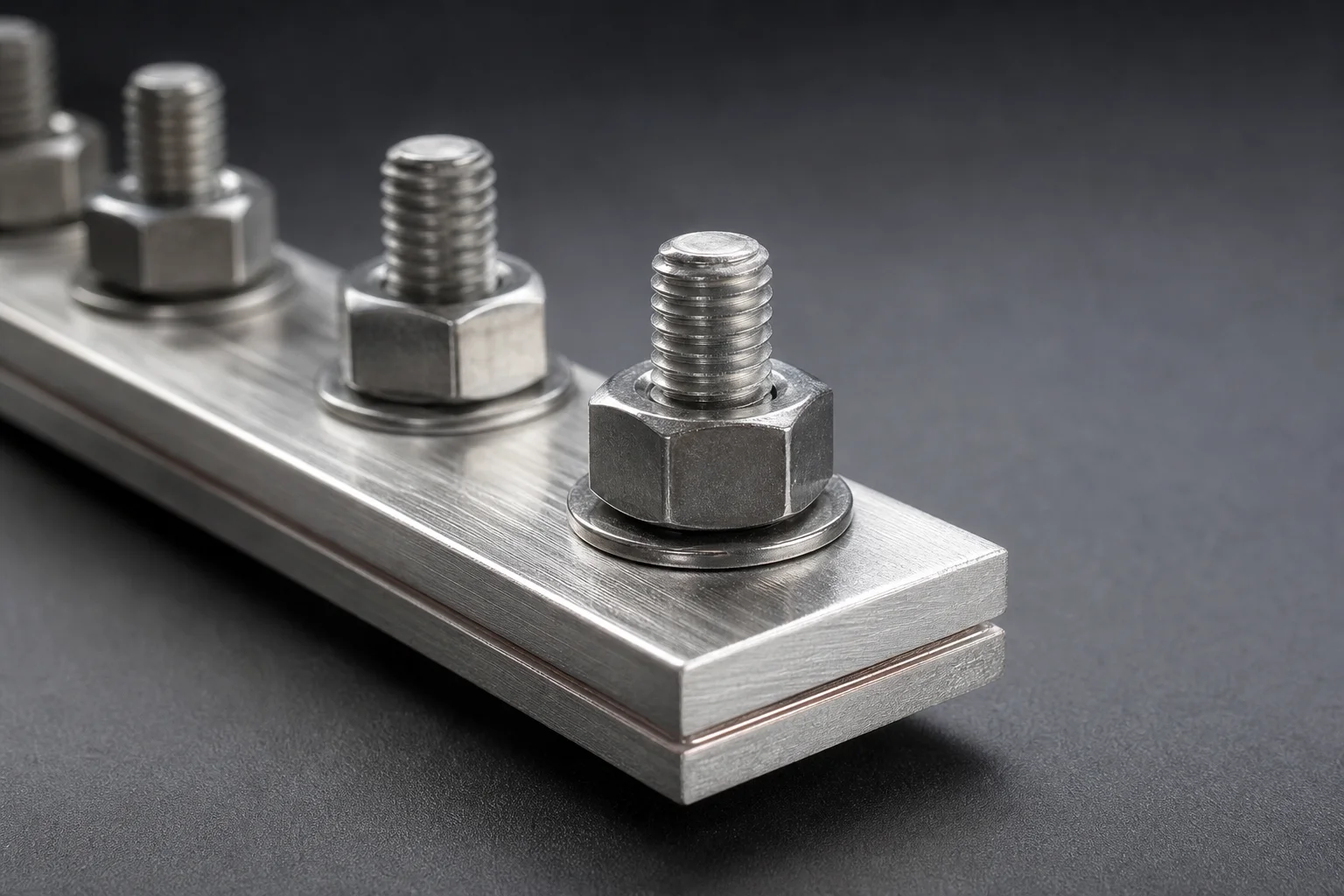

Detalle de un espárrago roscado, arandela plana y tuerca hexagonal sobre una barra colectora estañada de distribución en CC

Cinco errores que se repiten una y otra vez

  • Quedarse corto en el camino de retorno. Ya explicado arriba, y sigue siendo el error individual más frecuente.
  • Mezclar metales en la unión. Un terminal de aluminio sobre una barra de cobre, o un terminal de cobre desnudo sobre una barra de aluminio, invita a la corrosión. Usa interfaces estañadas o una pletina de transición bimetálica.
  • Olvidar el fusible y el interruptor en el balance de pérdidas. Son resistencia real en serie y, en un circuito de 12 V, su contribución no es despreciable.
  • Usar una conexión por tornillo pasante donde la carga es alta. Un tornillo que gira mientras aprietas no se puede apretar de forma fiable.
  • Dimensionar solo para corriente continua permanente. El arranque del inversor y la corriente de irrupción de un motor consumen varias veces la corriente de régimen durante un instante, y es entonces cuando la caída es peor.

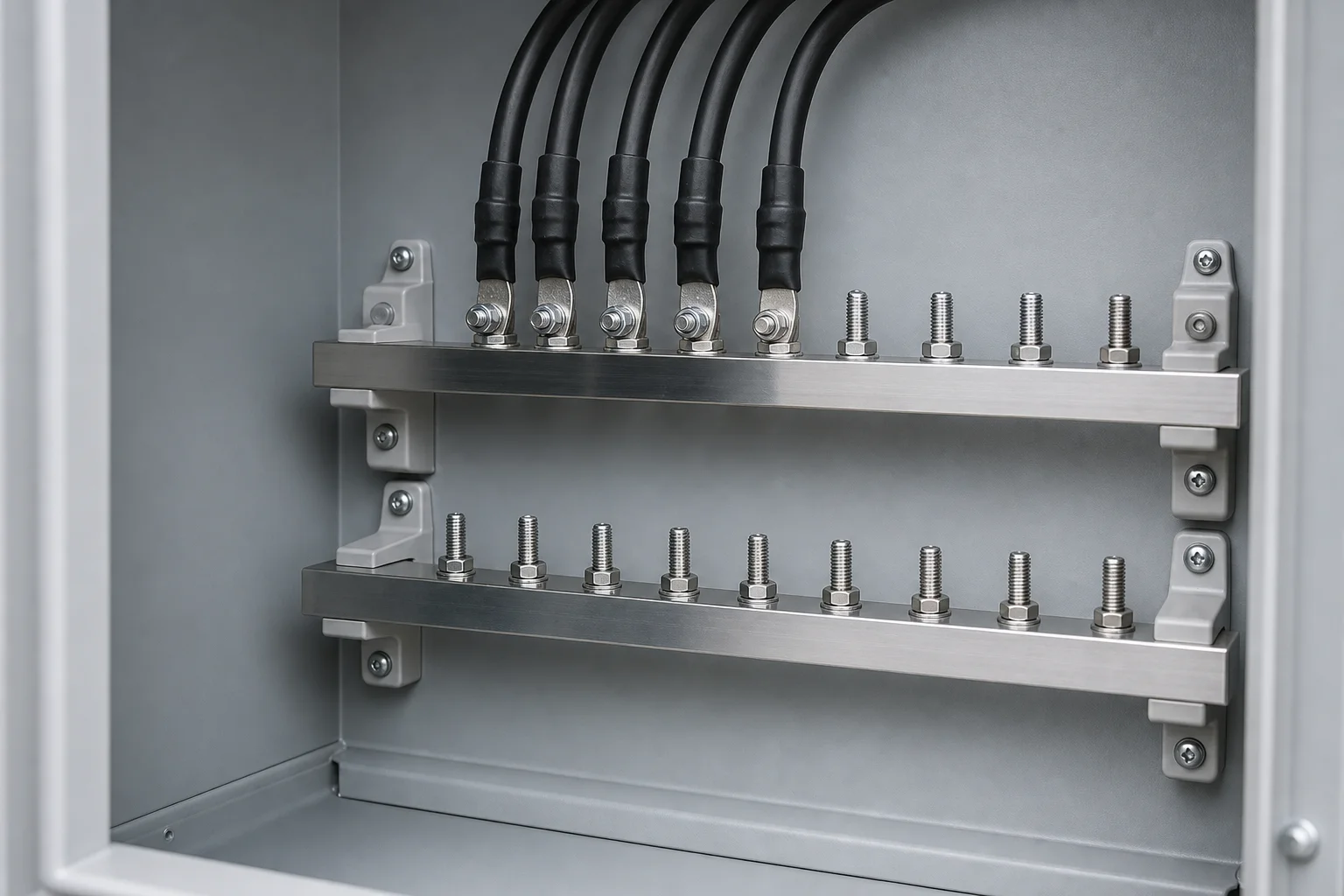

Dos barras colectoras estañadas de distribución en CC con filas de espárragos montadas sobre soportes aislantes dentro de un armario de baja tensión

Preguntas frecuentes

¿Qué tamaño de barra necesito para un inversor de 3000 W?

Parte de la corriente: 3000 W a 12 V son unos 250 A antes de eficiencia, o unos 125 A a 24 V. Después dimensiona por caída de tensión sobre tu longitud real de recorrido, y comprueba que la barra y sus conexiones soportan la corriente permanente térmicamente. Una barra de cobre estañado de 50 × 10 mm pierde solo unos 8,6 mV por metro a 250 A, así que la barra en sí rara vez es la limitación: los cables, fusibles, terminales y el camino de retorno suelen dominar la caída total.

¿Puedo usar una barra de latón o de acero inoxidable en lugar de cobre?

Conducirán, pero bastante menos corriente para el mismo tamaño, y desperdician tensión que tu margen de 12 V no puede permitirse. El acero inoxidable, en particular, es un material estructural más que un conductor. El cobre, estañado si el entorno es húmedo, es la elección correcta para la barra conductora.

¿Deben ser del mismo tamaño las barras positiva y negativa?

Sí, como regla general. El camino de retorno transporta la misma corriente que el de suministro y añade su resistencia al mismo total. Hacer la barra negativa más pequeña ahorra muy poco material y te cuesta caída de tensión.

¿Necesito barra estañada o me sirve el cobre desnudo?

En un cuadro seco y con temperatura controlada, el cobre desnudo es aceptable. En una embarcación, una autocaravana, un armario exterior o cualquier lugar donde se forme condensación, el estañado merece la pena: mantiene estable la resistencia de la unión en lugar de dejar que se forme una capa de óxido bajo cada conexión.

¿Puedo taladrar agujeros o añadir espárragos yo mismo?

Taladrar es posible si tienes la herramienta y puedes desbarbar correctamente, pero añadir un espárrago portante de forma fiable exige prensado o soldadura, que es una operación de fabricación. Una rebaba que quede en un taladro, o un espárrago mal fijado, causará exactamente los problemas de unión que la barra pretendía evitar. Si necesitas más puntos de conexión, especifica una barra más larga o más espárragos al fabricante.

Dimensionar bien la distribución en CC

El método es corto: convierte tus cargas a corriente, calcula la resistencia del bucle completo incluido el camino de retorno, comprueba la caída de tensión contra unos pocos puntos porcentuales de la tensión del sistema y confirma que la barra soporta la corriente térmicamente. Hazlo y los problemas de 12 V —inversores que se desconectan, cargadores que se quedan cortos, luces que parpadean— desaparecen en gran medida antes de instalar, y no después.
