Guía de Barras Colectoras de Puesta a Tierra 2026: Barras de Tierra y Cintas Trenzadas de Cobre

La puesta a tierra es la parte de una instalación eléctrica que se especifica al final, se instala deprisa y se inspecciona menos que ninguna otra. También es la parte que tiene que funcionar perfectamente la primera vez que se necesita: durante un fallo.

Esta guía explica qué hace una barra de puesta a tierra (barra de tierra), por qué la conexión a esa barra se realiza casi siempre con una cinta trenzada flexible de cobre en lugar de una barra maciza, cómo especificar ambas y qué detalles de instalación deciden si el camino de tierra es realmente fiable.

Para qué sirve una barra de puesta a tierra

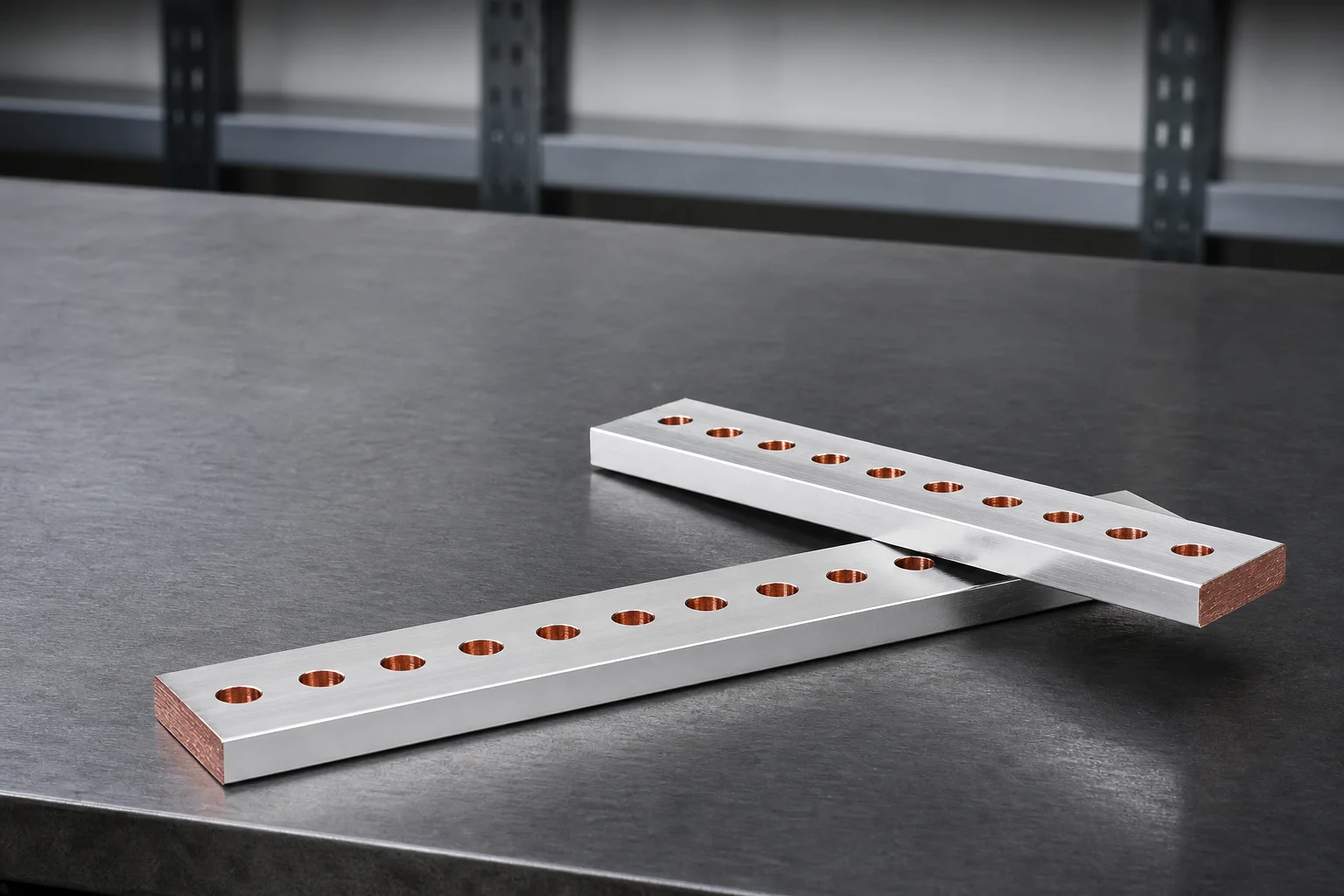

Una barra de puesta a tierra —también llamada barra de tierra, barra de masa o barra colectora de tierra— es una barra metálica, normalmente de cobre, montada dentro de un gabinete o sobre una estructura, cuya única función es dar a cada parte metálica que debe conectarse a tierra un punto de conexión común y de baja impedancia.

Cumple dos funciones distintas:

• Retorno de corriente de fallo. Cuando falla el aislamiento, la corriente de fallo debe volver a la fuente por un camino definido para que actúe el dispositivo de protección. Si ese camino no es de baja impedancia, el dispositivo puede no dispararse y el fallo se convierte en riesgo de incendio en lugar de un episodio breve.
• Unión equipotencial. Todas las partes conductoras accesibles —el gabinete, la puerta, una placa de montaje, la placa de prensaestopas, un bastidor— se unen a la misma barra, de modo que no pueda existir una diferencia de potencial peligrosa entre ellas y nada accesible quede bajo tensión.

En esa segunda función es donde se esconden la mayoría de los fallos reales. El camino de retorno de fallo normalmente se dimensiona y se comprueba. La unión de una puerta o de un panel desmontable suele ser un añadido de última hora, y es precisamente la conexión que debe sobrevivir a aperturas y cierres durante toda la vida de la instalación.

Por qué la conexión de tierra se hace habitualmente con una cinta trenzada

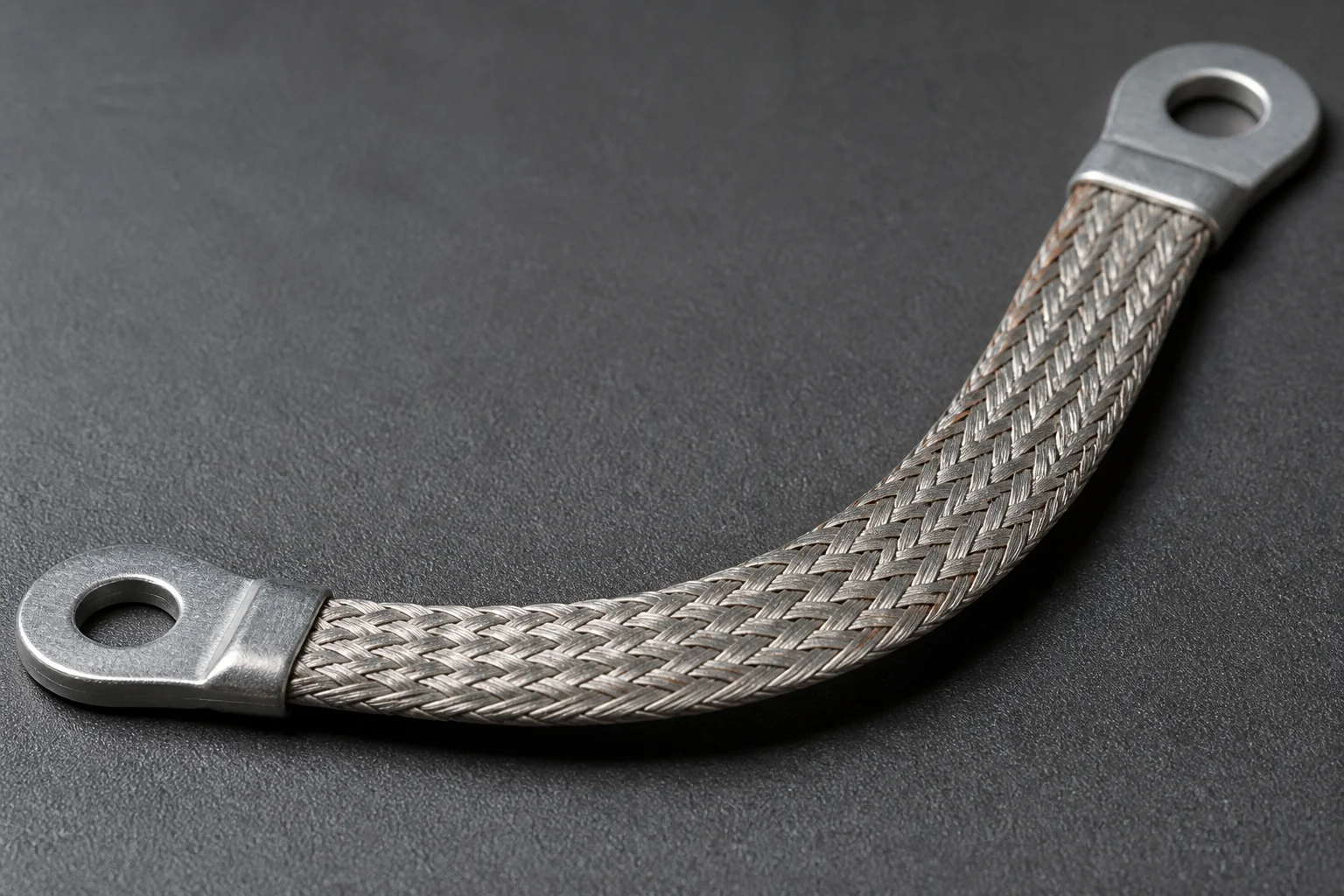

Mire dentro de casi cualquier gabinete industrial y verá que las conexiones de tierra no se hacen con barra maciza de cobre, sino con cinta trenzada plana de cobre, a menudo estañada y con un terminal prensado en cada extremo.

No es un atajo de costo. Es porque la conexión de tierra debe tolerar un movimiento que una barra maciza no soporta:

Puertas y paneles abisagrados. Una puerta gira cientos o miles de veces. Un conductor macizo que cruza la línea de la bisagra se endurece por deformación y acaba fracturándose. Una cinta trenzada se flexiona sin fatiga, porque el movimiento se reparte entre miles de hilos individuales en lugar de concentrarse en una sola sección maciza.

Vibración. En vehículos, material ferroviario, grupos electrógenos y maquinaria rotativa, un enlace rígido transmite la vibración a sus uniones atornilladas. Una cinta trenzada la absorbe, de modo que la unión no se afloja y el conductor no se agrieta en el terminal.

Ciclado térmico. Los gabinetes se calientan y se enfrían con la carga, y los materiales distintos se dilatan de forma diferente. Una cinta flexible acompaña ese movimiento en lugar de oponerse a él.

Tolerancia de montaje. Unir una placa desmontable a una barra de tierra significa salvar dos puntos cuya posición relativa varía de una unidad a otra. Una trenza absorbe esa variación; una barra rígida obliga a rehacer la pieza.

Barra de tierra, cinta trenzada o conductor macizo: cómo elegir el componente

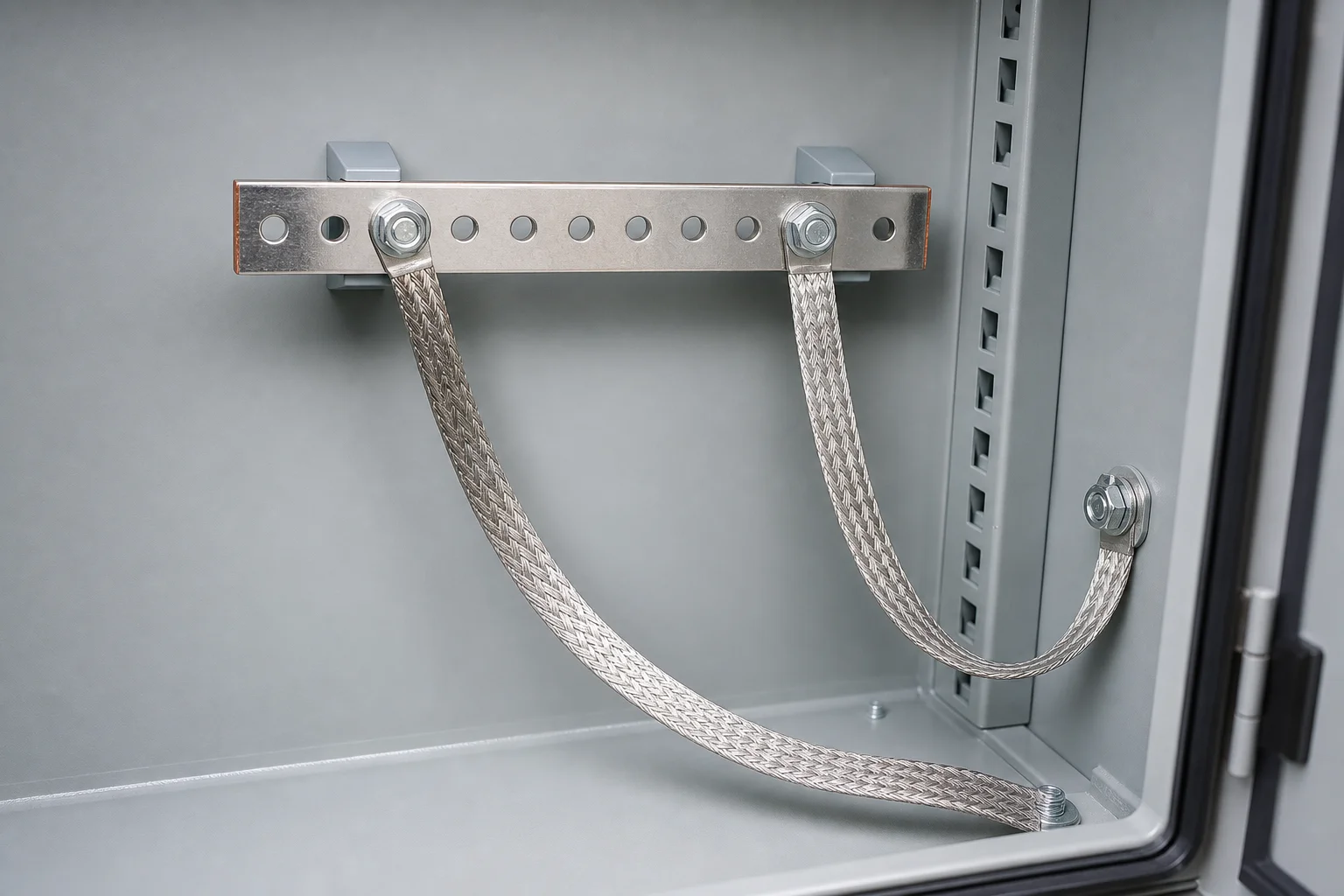

En la práctica los tres se usan juntos: una barra de tierra de cobre estañado como centro, cintas trenzadas hacia todo lo que se mueve y conductores macizos para los tramos internos fijos.

Por qué el estañado importa aquí más que en ningún otro sitio

Una conexión de tierra puede permanecer años sin usarse y luego tener que responder una sola vez. Es el peor servicio posible para una unión de cobre desnudo.

El cobre se oxida. La capa de óxido no es buena conductora y, en una unión que ha estado inactiva, aumenta la resistencia justo cuando llega la corriente de fallo. En una sala húmeda, una instalación costera, un armario exterior o los bajos de un vehículo, ese proceso es más rápido y más agresivo.

El estañado lo resuelve. En una cinta trenzada estañada, el recubrimiento cubre cada hilo individual, de modo que la protección llega al interior del tejido y no se queda solo en la superficie. El resultado es un camino de tierra cuya resistencia se mantiene estable frente a la humedad, la niebla salina y las atmósferas industriales contaminadas, que es precisamente el entorno donde más probablemente se dependerá de la puesta a tierra.

El estañado también ayuda en las uniones entre metales distintos, donde el contacto entre cobre y un gabinete de acero recubierto o una estructura galvanizada fomentaría de otro modo la corrosión galvánica.

Qué especificar antes de solicitar una cotización

1. Corriente de fallo y su duración. El camino de tierra debe soportar el fallo el tiempo suficiente para que actúe la protección, sin fundirse ni recocer las uniones. Especifique la corriente de fallo presunta y el tiempo de despeje, no solo «puesta a tierra».
2. Sección requerida. Normalmente se deriva de la sección del conductor de fase y del esfuerzo de fallo según la reglamentación aplicable; indique el requisito en lugar de dejarlo al proveedor.
3. Número y separación de los puntos de conexión. Para una barra, cantidad, diámetro y paso de las perforaciones. Para una cinta, el diámetro del terminal y la distancia entre centros de terminales.
4. Tipo de terminación. Terminales prensados, extremos soldados, extremos taladrados desnudos o palma atornillada. Esto cambia tanto el utillaje como el método de inspección.
5. Recubrimiento. Estaño, níquel o sin recubrimiento, y el espesor cuando la unión es térmica o galvánicamente crítica.
6. Aislamiento. Sin funda, o enfundado cuando el enlace de tierra debe protegerse del contacto accidental o de daños mecánicos. Si va aislado, indique la temperatura nominal y la clasificación de inflamabilidad.
7. Montaje y orientación. Cómo se fija la barra o la cinta y en qué dirección debe curvarse.
8. Documentación. Certificados de material, informes dimensionales, espesor de recubrimiento y la norma contra la que se documenta la pieza terminada.

Detalles de instalación que deciden silenciosamente si el camino de tierra funciona

Una barra y una cinta correctamente especificadas pueden fallar igualmente en la unión. Estos son los puntos que importan:

• Superficies de contacto limpias y preparadas. Pintura, óxido, aceite y daños en el recubrimiento aumentan la resistencia de la unión. Unir a un panel pintado exige una zona de contacto desnuda y bien preparada, no un tornillo atravesando la pintura.
• Par de apriete correcto. Un tornillo flojo es alta resistencia; un tornillo excesivamente apretado deforma el terminal. El valor de par del fabricante existe por una razón.
• Metales distintos. Cobre contra acero galvanizado o aluminio en un emplazamiento húmedo exige recubrimiento, una interfaz bimetálica o un compuesto antioxidante que evite la corrosión galvánica.
• Arandelas de seguridad y bloqueo. Las conexiones de tierra se aflojan por vibración más a menudo de lo que se corroen. El bloqueo mecánico forma parte del diseño.
• Radio de curvatura mínimo. Una cinta trenzada debe tenderse con un bucle suave, no tensada alrededor de una esquina, para que el movimiento lo absorba el tejido y no se concentre en el terminal.
• Unir las partes móviles. Puertas, tapas abisagradas y paneles desmontables necesitan cada uno su propia cinta de unión. Con una sola cinta por panel, el fallo de esa única conexión elimina la protección de todo lo montado en ese panel.

Documentación que conviene pedir

• Certificados de material que confirmen el grado del conductor; lo habitual es esperar cobre libre de oxígeno de alta pureza con un 99,95 % o más.
• Resultados de espesor y adherencia del recubrimiento, que es lo que realmente determina el comportamiento frente a la corrosión.
• Un informe dimensional contra su plano, incluida la posición de las perforaciones y el diámetro del terminal.
• La tolerancia de corte declarada por el fabricante. Zhejiang Zhongyan New Energy Co., Ltd. mantiene una tolerancia declarada de corte por láser de ± 0,1 mm, algo que importa en una barra de tierra donde una fila de perforaciones debe coincidir con una fila de terminales.

Preguntas frecuentes

¿Cuál es la diferencia entre una barra de puesta a tierra y una barra de tierra?
Son lo mismo con nombres distintos, también llamada barra de masa. Es el punto común de unión dentro de un gabinete o sobre una estructura al que se conectan todas las partes que deben ir a tierra.

¿Por qué usar una cinta trenzada de cobre en lugar de una barra maciza para la puesta a tierra?
Porque la conexión suele tener que tolerar movimiento. Las puertas giran, los equipos vibran, los conjuntos ciclan térmicamente y los paneles desmontables no se posicionan con exactitud. Una cinta trenzada se flexiona sin fatigarse; una barra maciza concentra el esfuerzo y acaba agrietándose o aflojando su unión.

¿Debe estañarse una barra de tierra?
En entornos húmedos, costeros, exteriores o contaminados, sí. El estañado evita que el cobre se oxide, y una conexión de tierra inactiva que se ha oxidado tendrá la resistencia elevada justo cuando llegue la corriente de fallo. El cobre desnudo solo es aceptable en emplazamientos secos y controlados.

¿Cómo se determina la sección de un conductor de tierra?
Se deriva de la corriente de fallo presunta, del tiempo durante el que debe soportarse el fallo y del tamaño de los conductores de fase asociados, siguiendo la reglamentación que se aplique a su instalación. Indique esos datos al proveedor en lugar de elegir una medida a ojo.

¿Necesita una barra de tierra una longitud o un patrón de perforaciones concretos?
No: la barra se fabrica a medida del gabinete. Indique la cantidad, el diámetro y el paso de las perforaciones y la longitud de la barra, y la barra se mecaniza según ese plano. Los patrones personalizados son la forma normal de comprar estas piezas, no un pedido especial.

¿Cuál es la diferencia entre puesta a tierra y unión equipotencial?
La puesta a tierra conecta el sistema a la masa general de tierra. La unión equipotencial conecta las partes conductoras entre sí para que estén al mismo potencial. Una barra de puesta a tierra normalmente cumple ambas funciones dentro de un mismo gabinete.

Envíenos su plano

Zhejiang Zhongyan New Energy Co., Ltd. fabrica barras de cobre y aluminio, barras y cintas trenzadas de cobre estañado, barras colectoras flexibles aisladas, barras laminadas, barras integradas CCS y conectores para almacenamiento de baterías para transmisión y distribución de potencia, vehículos eléctricos, ferrocarril, telecomunicaciones y almacenamiento de energía.

Envíenos el plano de su barra de tierra o las medidas de su cinta de unión —diámetro del terminal, distancia entre centros, sección y recubrimiento— y le devolveremos una revisión de fabricabilidad y una cotización contra sus requisitos de documentación.
