Guía de Barras Colectoras Flexibles Aisladas 2026: Cuándo Elegir Barras de Cobre Flexibles en Lugar de Barras Rígidas

Una barra de cobre rígida transporta la corriente perfectamente, hasta que el conjunto que la rodea se mueve. Entonces la unión se convierte en el punto más débil del circuito y el fallo aparece como una conexión caliente, un terminal agrietado o una reclamación de garantía muy difícil de explicar.

Esta guía explica qué es una barra colectora flexible aislada, los cuatro problemas concretos que resuelve y que una barra rígida no puede resolver, cómo elegir entre construcciones de láminas apiladas, trenzadas o cableadas, y qué especificar antes de solicitar una cotización.

Qué es realmente una barra colectora flexible aislada

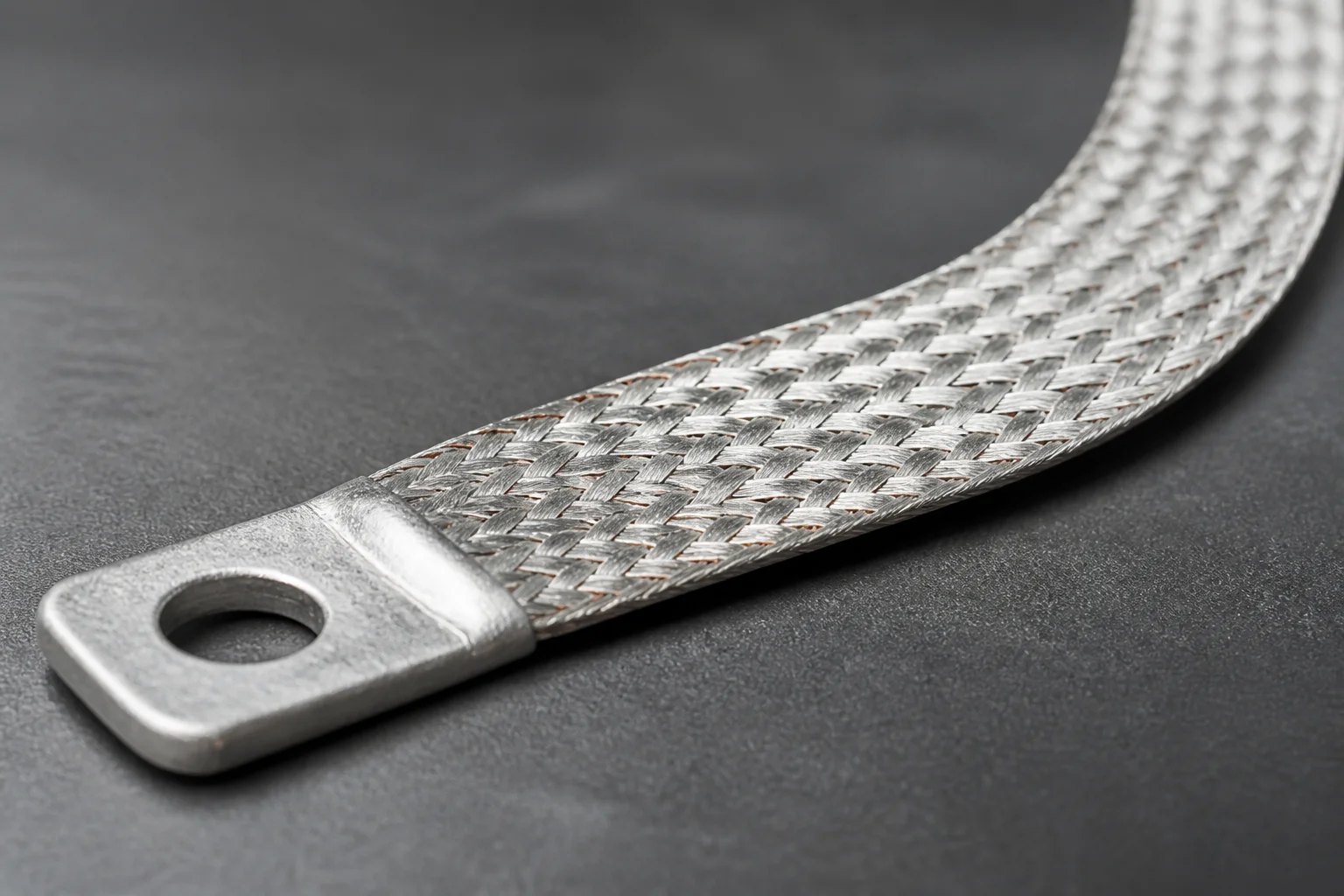

Una barra flexible es un conductor plano construido con muchos elementos delgados en lugar de una sola barra maciza. En el tipo laminado, se apilan láminas delgadas de cobre, se unen y se comprimen en los extremos hasta formar terminales macizos taladrados para pernos; la sección central permanece flexible. En el tipo trenzado, se tejen hilos finos de cobre formando una cinta plana que se termina con terminales prensados.

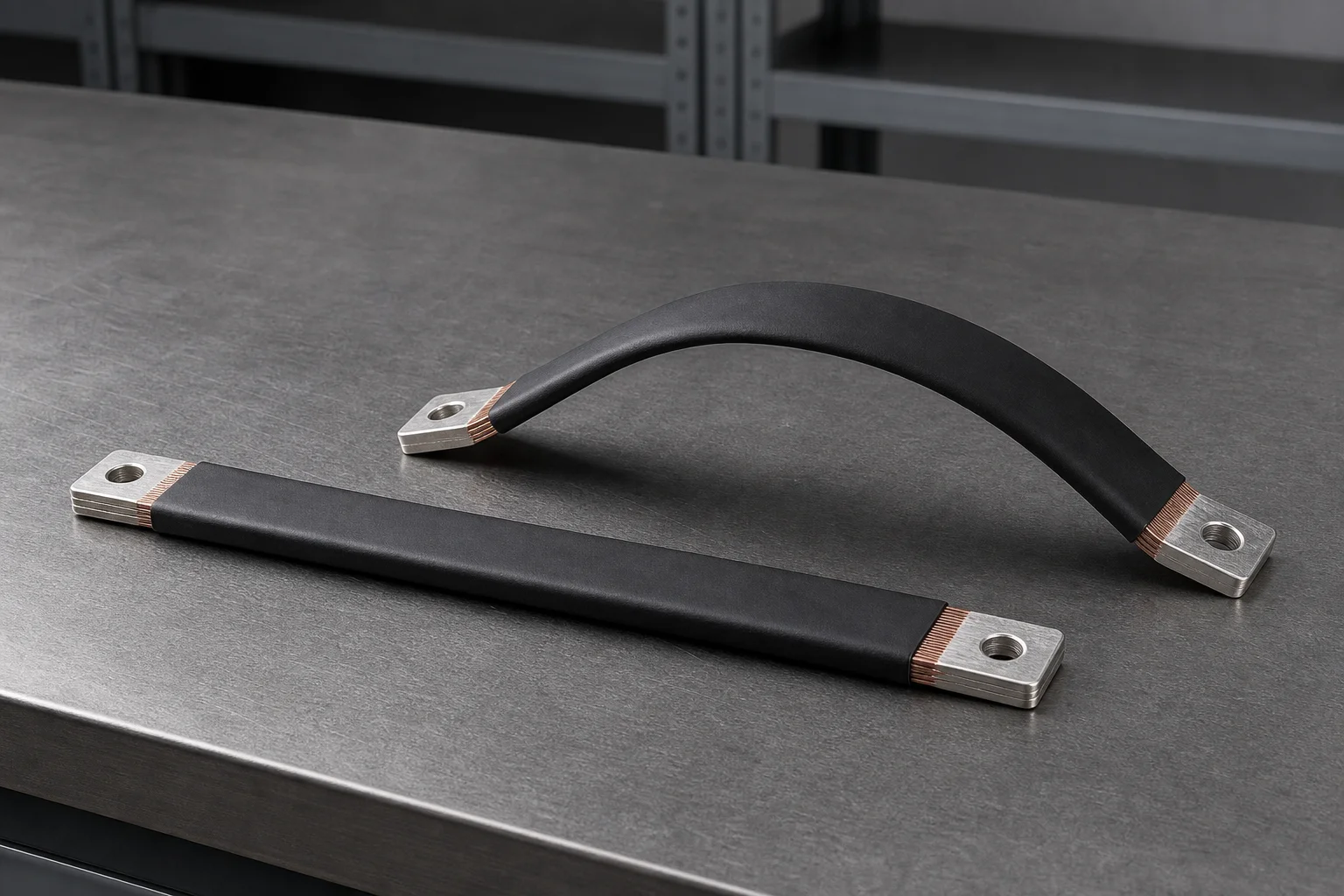

Una barra flexible aislada añade una funda o un recubrimiento sobre la sección flexible —normalmente PVC o TPE en una pieza por inmersión o extrusión, o una funda termorretráctil—, dejando los extremos desnudos para la conexión eléctrica.

El resultado es un conductor que se comporta eléctricamente como una barra colectora y mecánicamente como un cable corto. Esa combinación es precisamente el sentido del producto.

Los cuatro problemas que resuelve la flexibilidad

1. Vibración y esfuerzo mecánico. Una barra rígida transmite toda la vibración y los impactos directamente a sus uniones atornilladas y a los componentes de ambos lados. Una barra flexible absorbe ese movimiento internamente, y por eso las conexiones flexibles son la norma en vehículos, material ferroviario y maquinaria rotativa.

2. Ciclado térmico y dilatación. Los conductores se calientan bajo carga y se enfrían de nuevo, y los distintos materiales se dilatan en distinta medida. A lo largo de miles de ciclos, una barra rígida atornillada entre dos puntos rígidos desarrolla fatiga en la unión. Una sección flexible absorbe el movimiento diferencial en lugar de oponerse a él.

3. Acumulación de tolerancias en el montaje. Los conjuntos reales no coinciden exactamente con sus planos. Una barra flexible puede instalarse entre dos puntos de conexión ligeramente desalineados sin forzar la unión ni el terminal. Una barra rígida debe encajar, o hay que mecanizar algo de nuevo.

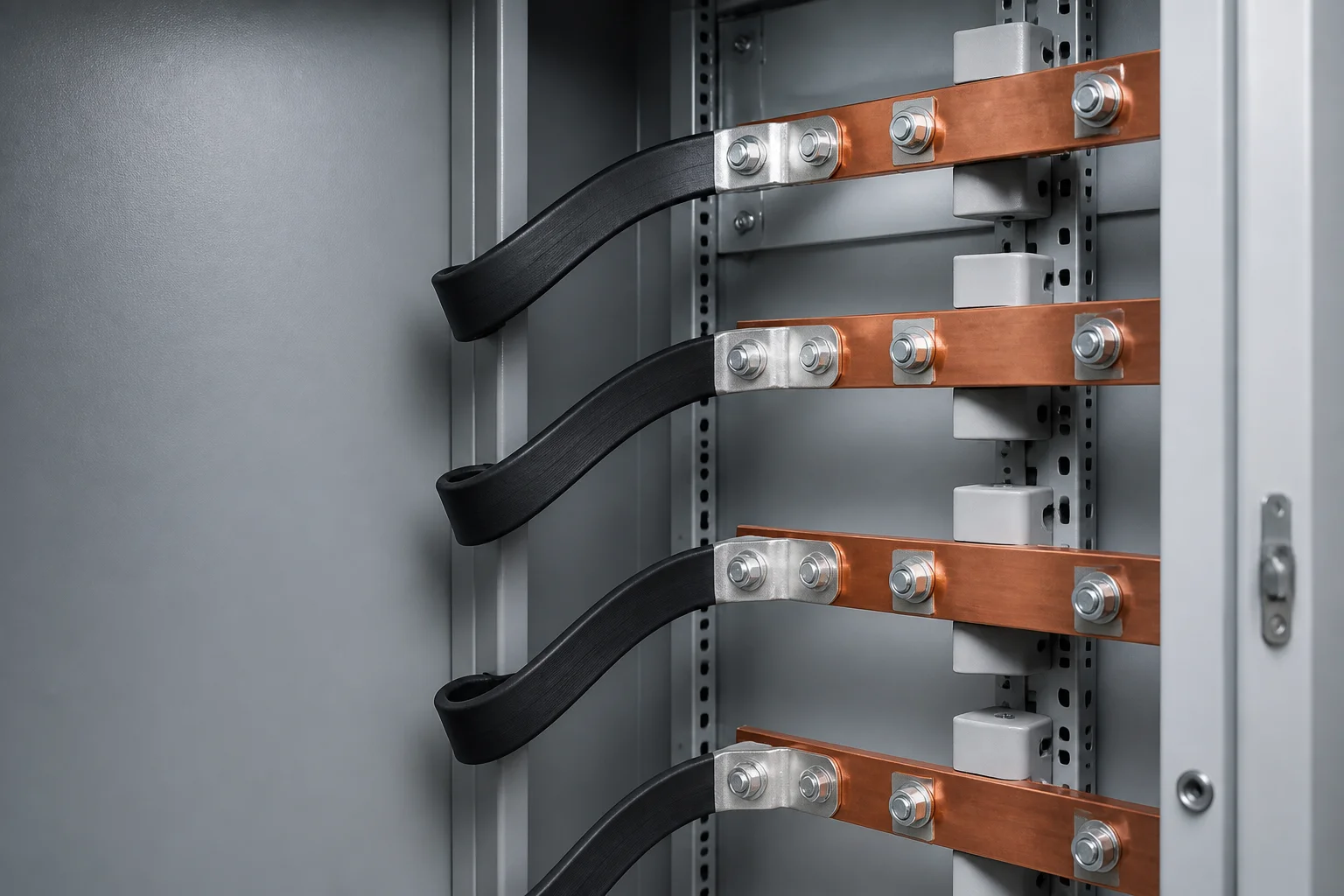

4. Mantenibilidad. Cuando una conexión debe abrirse para mantenimiento —un enlace de tablero, un módulo de un paquete de baterías, un inversor desmontable—, una barra flexible con un bucle de servicio permite desatornillar la pieza y apartarla. Una barra rígida queda cautiva de su propia geometría.

Láminas apiladas, trenzado o cableado: cómo elegir la construcción

La regla práctica: si el enlace debe transportar alta corriente en un espacio bajo y plano, use una barra de láminas apiladas. Si la conexión debe tolerar vibración severa, movimiento repetido o un radio de curvatura que un apilado plano no puede seguir, use cinta trenzada. Para conexiones de puesta a tierra, donde la corriente es menor, las construcciones trenzadas y cableadas suelen ser la respuesta económica.

Estañado en barras flexibles: por qué se especifica casi siempre

El cobre se oxida. En un gabinete seco y sellado eso es estético. En una sala húmeda, una instalación costera, los bajos de un vehículo o un gabinete exterior es un problema de fiabilidad: la capa de óxido aumenta la resistencia en la unión, y más resistencia significa más temperatura justo donde menos puede permitírselo.

El estañado evita esa oxidación y esa corrosión y mantiene el rendimiento eléctrico estable frente a la humedad, la niebla salina y las atmósferas industriales contaminadas. En una barra trenzada estañada, el recubrimiento cubre los hilos individuales, de modo que la protección llega al interior del tejido y no se queda solo en la superficie.

Opciones de aislamiento y qué especificar

• Inmersión o extrusión de PVC. Económico, buena protección mecánica, muy establecido en piezas rígidas y semiflexibles.
• TPE y otros elastómeros. Más flexibles y con mayor tolerancia a la temperatura que el PVC, algo que importa en una pieza diseñada para moverse.
• Funda termorretráctil. Rápida de aplicar y de retrabajar, habitual en conexiones trenzadas.
• Compuestos libres de halógenos. Se especifican donde importa el comportamiento frente a fuego, humo y toxicidad, como interiores ferroviarios e infraestructura pública cerrada.

Hay dos datos que pertenecen a la especificación y que a menudo se omiten. Primero, la clasificación de inflamabilidad: «aislado» no dice nada sobre lo que hace el material ante un fallo. Segundo, la temperatura nominal del aislamiento en relación con la temperatura de servicio del propio conductor, porque el componente limitante suele ser el aislamiento y no el cobre.

Dónde se utilizan las barras colectoras flexibles aisladas

• Paquetes de baterías de vehículos eléctricos: interconexiones de módulos y enlaces de paquete que deben soportar vibración continua.
• Sistemas de almacenamiento de energía: conexiones de contenedor y de rack donde el ciclado térmico es constante.
• Tableros y gabinetes de distribución: enlaces mantenibles entre barras rígidas y entre compartimentos.
• Ferrocarril: conexiones de tracción y de potencia auxiliar bajo impacto y vibración continuos.
• Inversores y electrónica de potencia: enlaces de CC de alta corriente donde se exige a la vez perfil bajo y curvatura controlada.
• Telecomunicaciones y alimentación de centros de datos: interconexiones de baterías y rectificadores.

Cuándo una barra flexible es la respuesta equivocada

Las barras flexibles no son una mejora universal, y especificar una donde bastaría una barra rígida solo añade costo.

Si ambos puntos de conexión están fijos y montados rígidamente, el conjunto no vibra y las piezas son dimensionalmente repetibles, una barra maciza es más barata, más rígida y más fácil de soportar. Si el tramo es largo y necesita soporte estructural o una forma definida, la rigidez es una ventaja. Y donde el camino de corriente debe actuar además como elemento estructural del gabinete, un enlace flexible no puede asumir ese papel.

La pregunta correcta no es «cuál es mejor», sino «¿existe movimiento relativo entre los dos puntos y hay que absorberlo?». Si la respuesta es sí, sea flexible. Si es no, sea rígido y ahorre el costo.

Lista de verificación para la especificación

1. Corriente nominal y ciclo de trabajo: la continua, más el pico que el enlace debe soportar.
2. Sección: en un apilado de láminas, el número y el espesor de las láminas; en una cinta trenzada, la construcción de los hilos y el ancho plano.
3. Longitud total y distancia entre terminales en la posición instalada.
4. Detalle de los terminales: diámetro y paso de las perforaciones, y si los extremos van comprimidos y taladrados, estañados o con terminales prensados.
5. Requisito de curvatura: el radio que debe seguir la pieza y en qué plano. Esto suele decidir entre apilado de láminas y trenzado.
6. Aislamiento: material, espesor de pared, temperatura nominal y clasificación de inflamabilidad.
7. Recubrimiento: estaño, níquel o sin recubrimiento, y el espesor si la unión es térmicamente crítica.
8. Documentación: certificados de material, informes dimensionales y la norma contra la que se documenta la pieza.

Por qué el proceso de unión decide si la pieza es buena

Dos barras flexibles pueden compartir un plano y comportarse de forma completamente distinta, porque en una pieza flexible la unión es el producto.

En las piezas de láminas apiladas y laminadas, los extremos y las uniones internas se realizan por soldadura por difusión o soldadura láser. Estos procesos se emplean porque producen una unión lisa con una zona afectada térmicamente pequeña, lo que elimina el riesgo de soldaduras frías o falsas: los defectos que pasan una inspección visual y fallan después del ciclado térmico. El beneficio práctico es una unión de baja resistencia interna y baja generación de calor, y eso es lo que determina la vida útil.

La tolerancia de corte también importa. El corte por láser de alta precisión debería mantener una tolerancia declarada en torno a ± 0,1 mm. En un enlace flexible con un terminal taladrado en cada extremo, el error de posición de las perforaciones se traduce directamente en una unión que hay que forzar durante el montaje.

Zhejiang Zhongyan New Energy Co., Ltd. fabrica barras colectoras flexibles aisladas y barras de cobre trenzado a partir de cobre libre de oxígeno de alta pureza con un 99,95 % o más, mediante corte por láser de alta precisión, soldadura por difusión de alta potencia y soldadura láser, con una tolerancia de corte declarada de ± 0,1 mm. La empresa está certificada en ISO e IATF 16949 y desarrolla a partir de planos y muestras del cliente.

Preguntas frecuentes

¿Cuál es la diferencia entre una barra colectora flexible y una rígida?
Una barra rígida es maciza y se usa cuando ambos puntos de conexión están fijos. Una barra flexible se construye con una pila de láminas delgadas de cobre o con una trenza tejida, de modo que puede absorber vibración, dilatación térmica y desalineación de montaje entre dos puntos que se mueven uno respecto del otro.

¿De qué está hecha una barra colectora flexible aislada?
De un conductor flexible de cobre —láminas laminadas o trenza tejida— con la sección central flexible cubierta por una funda de PVC, TPE o termorretráctil, estañado cuando se requiere resistencia a la corrosión, y desnudo en los extremos taladrados para la conexión eléctrica.

¿Puede una barra flexible transportar tanta corriente como una barra maciza del mismo tamaño?
Una barra laminada de láminas apiladas es un conductor plano de alto factor de llenado y se acerca a una barra maciza de la misma sección. Una cinta trenzada tiene un factor de llenado algo menor por el tejido, así que necesita una sección ligeramente mayor para la misma corriente. Especifique la corriente requerida y deje que el fabricante dimensione.

¿Por qué se utiliza estañado en las barras de cobre flexibles?
Para evitar que el cobre se oxide. El óxido aumenta la resistencia en la unión y, por tanto, la temperatura, de modo que sobre la superficie estañada el recubrimiento mantiene estable la conexión en ambientes húmedos, costeros y contaminados.

¿Necesita soporte una barra flexible?
En la mayoría de las instalaciones la sección flexible se deja libre para que pueda moverse, mientras que los extremos se atornillan firmemente a sus terminales. Cuando el tramo es largo se usa un soporte o una guía para controlar el bucle sin bloquear la pieza como si fuera rígida.

¿Se pueden fabricar barras flexibles a medida en longitud y patrón de perforaciones?
Sí, y es la forma habitual de comprarlas. Envíe el plano con la distancia entre terminales, el diámetro y el paso de las perforaciones, el requisito de corriente y la especificación de aislamiento, y la pieza se fabrica según ese plano.

Envíenos su plano

Zhejiang Zhongyan New Energy Co., Ltd. fabrica barras colectoras flexibles aisladas, barras laminadas compuestas, barras integradas CCS para paquetes de baterías de vehículos eléctricos, barras de cobre trenzado, conectores de cobre cableado y conectores para almacenamiento de baterías para transmisión y distribución de potencia, vehículos eléctricos, ferrocarril, telecomunicaciones y almacenamiento de energía.

Envíenos su plano o una muestra y le devolveremos una revisión de fabricabilidad y una cotización contra sus requisitos de tolerancia, recubrimiento, aislamiento y documentación.
