Guía de Barras Colectoras para Tableros Eléctricos 2026: Dimensionamiento, Especificación e Instalación

En un tablero eléctrico, el sistema de barras colectoras es la pieza de la que depende todo lo demás. Interruptores, medidores, protección contra sobretensiones, salidas: todos se conectan a las mismas barras de cobre, y la capacidad de corriente del conjunto la fijan esas barras y las uniones atornilladas a ellas.

Esta guía repasa el sistema de barras dentro de un tablero de distribución o cuadro general, qué determina realmente la medida de la barra, cómo debe montarse y conectarse, y qué especificar cuando se compran barras para fabricar tableros.

El sistema de barras dentro de un tablero

El sistema de barras de un tablero no es una sola barra. Es un conjunto de conductores distintos, cada uno con una función diferente:

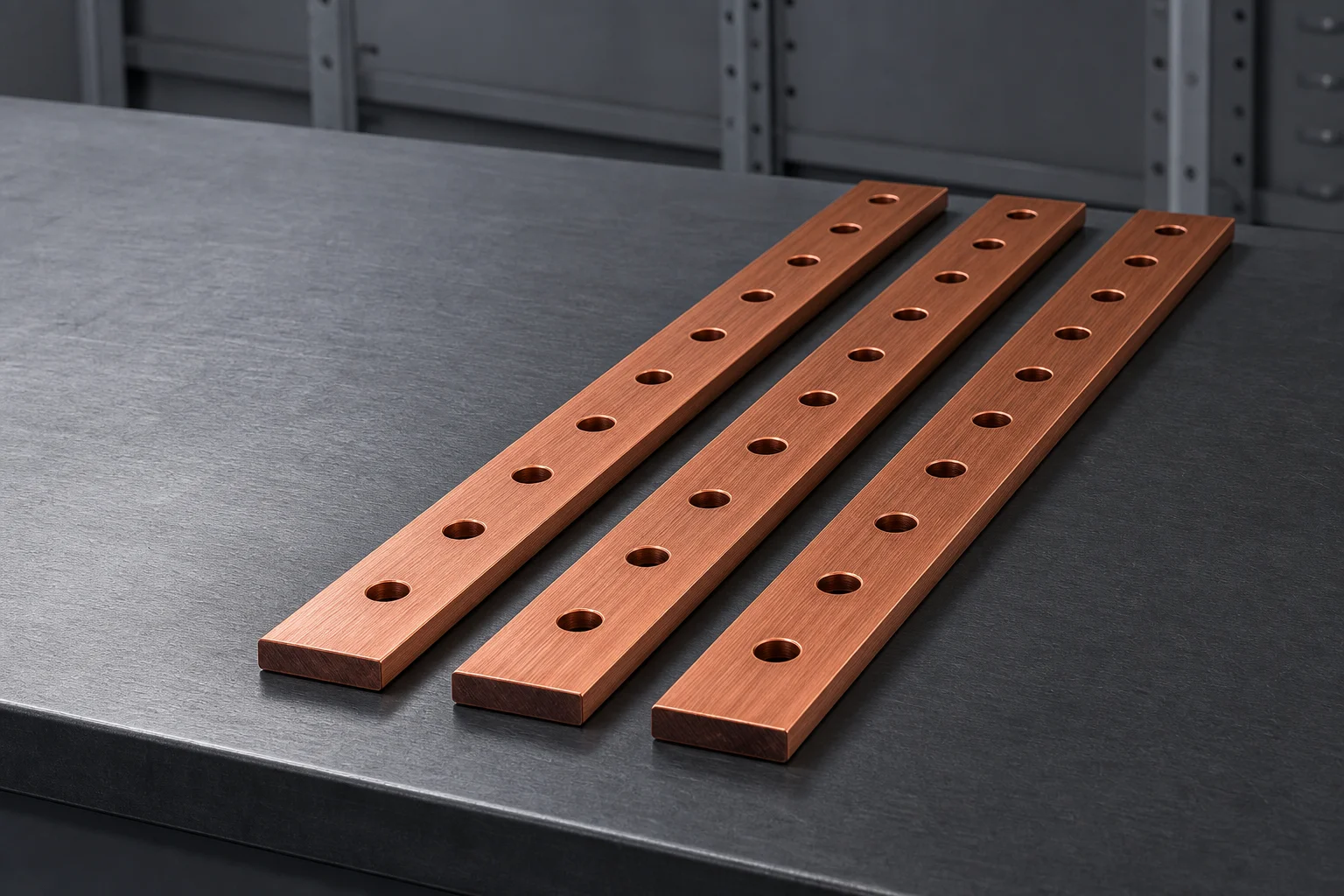

• Barras de fase. Una barra por fase, recorriendo el tablero horizontalmente para alimentar el dispositivo de entrada y cada salida. Transportan la corriente de carga y además deben soportar la corriente de cortocircuito hasta que actúe la protección.
• La barra de neutro. Transporta la corriente de retorno en instalaciones monofásicas y trifásicas desequilibradas. Cuando los armónicos son significativos, puede necesitar la misma sección que las barras de fase en lugar de una menor.
• La barra de tierra. El punto común de unión para el gabinete y el conductor de protección de cada circuito. Normalmente no transporta corriente alguna, hasta que se produce un fallo.
• Montantes y derivaciones. Las barras verticales y los enlaces cortos que llevan la corriente desde la barra horizontal principal hasta dispositivos individuales o hasta una segunda sección del tablero.

Especificarlas como un conjunto y no como compras separadas es lo que hace que el montaje encaje: el paso de las perforaciones de las barras de fase debe coincidir con las posiciones de las derivaciones, y la barra de tierra debe llegar a todas las secciones del gabinete.

Cobre o aluminio para las barras de tablero

El cobre es la opción por defecto en trabajos de tablero, y por buenas razones: necesita una sección menor para la misma corriente, admite una unión atornillada fiable sin tratamientos especiales y es dimensionalmente estable en una barra de espesor práctico.

El aluminio es más ligero y más barato por kilogramo, y se usa ampliamente en conjuntos grandes donde el peso importa. En un tablero tiene dos consecuencias prácticas: necesita una sección mayor para la misma corriente, y su capa de óxido se forma de inmediato en una superficie expuesta, por lo que las uniones requieren recubrimiento o un tratamiento antioxidante y una preparación superficial correcta. Cuando el peso no es determinante, el cobre suele ganar en costo total instalado.

Qué determina realmente la medida de una barra de tablero

El dimensionamiento de barras es donde los fabricantes de tableros suelen recurrir a una tabla y dejar de pensar. Una tabla describe un solo conjunto de condiciones. Su tablero tiene las suyas:

• Corriente de carga, continua y de pico. La capacidad continua no es todo el requisito: un tablero que alimenta una carga con alta corriente de arranque o un ciclo de trabajo elevado necesita más margen.
• Temperatura ambiente dentro del gabinete. La temperatura dentro de un tablero cerrado con otros equipos que generan calor no es la de la sala. Una barra elegida de una tabla calculada a 35 °C puede quedarse corta en un gabinete a 60 °C.
• Aumento de temperatura permitido. El límite que impone su especificación o los criterios de aceptación del cliente a la temperatura superficial de la barra por encima del ambiente. Un límite más exigente implica una barra mayor.
• Condiciones de instalación. Las barras al aire libre disipan el calor mucho mejor que las barras apiñadas dentro de un gabinete cerrado, pintadas, enfundadas o agrupadas muy juntas con otras.
• Soporte al cortocircuito. La barra y sus soportes deben sobrevivir a la corriente de fallo presunta durante el tiempo de despeje, tanto térmica como mecánicamente, porque las fuerzas magnéticas entre barras paralelas durante un fallo son considerables.
• Armónicos. La corriente no sinusoidal aumenta el calentamiento para el mismo valor eficaz y puede cargar el neutro mucho más allá de un cálculo simple de carga equilibrada.

Como estos factores interactúan, el dimensionamiento debe confirmarse contra la norma de conjuntos aplicable y las condiciones de diseño del gabinete, no suponerse a partir de una tabla genérica. Si compra barras en lugar de diseñar el tablero, indique la corriente continua, el ambiente interior del gabinete, el aumento de temperatura permitido y el esfuerzo de cortocircuito, y deje que el proveedor confirme la sección.

Montaje: soportes, barreras y distancias

Cómo se monta la barra cambia tanto su comportamiento eléctrico como su seguridad.

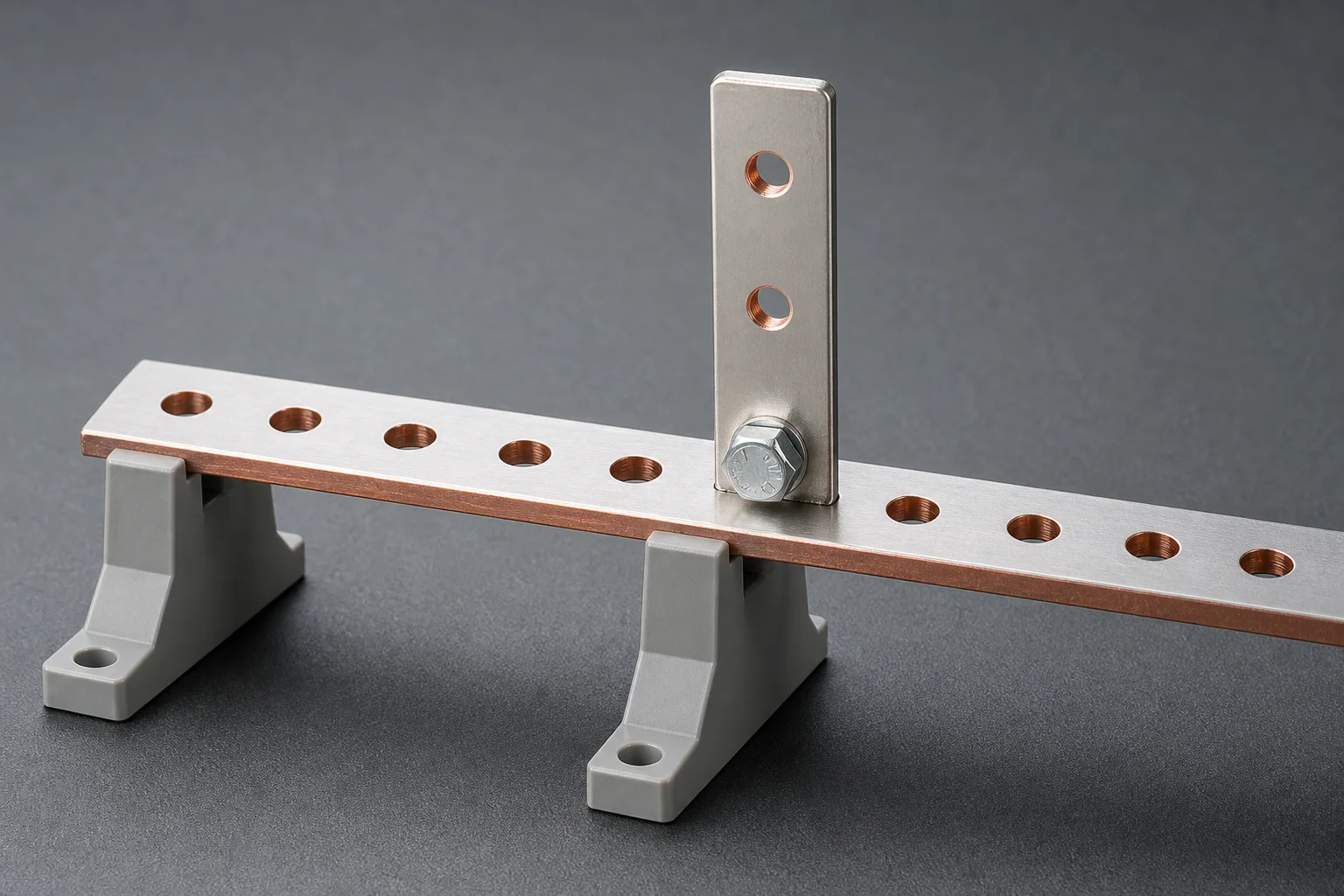

Soportes aislantes. La barra se apoya en soportes aislantes moldeados que la mantienen separada del gabinete y a la altura correcta. La separación entre soportes debe ser lo bastante corta para resistir las fuerzas mecánicas de un cortocircuito, no solo para soportar el peso de la barra.

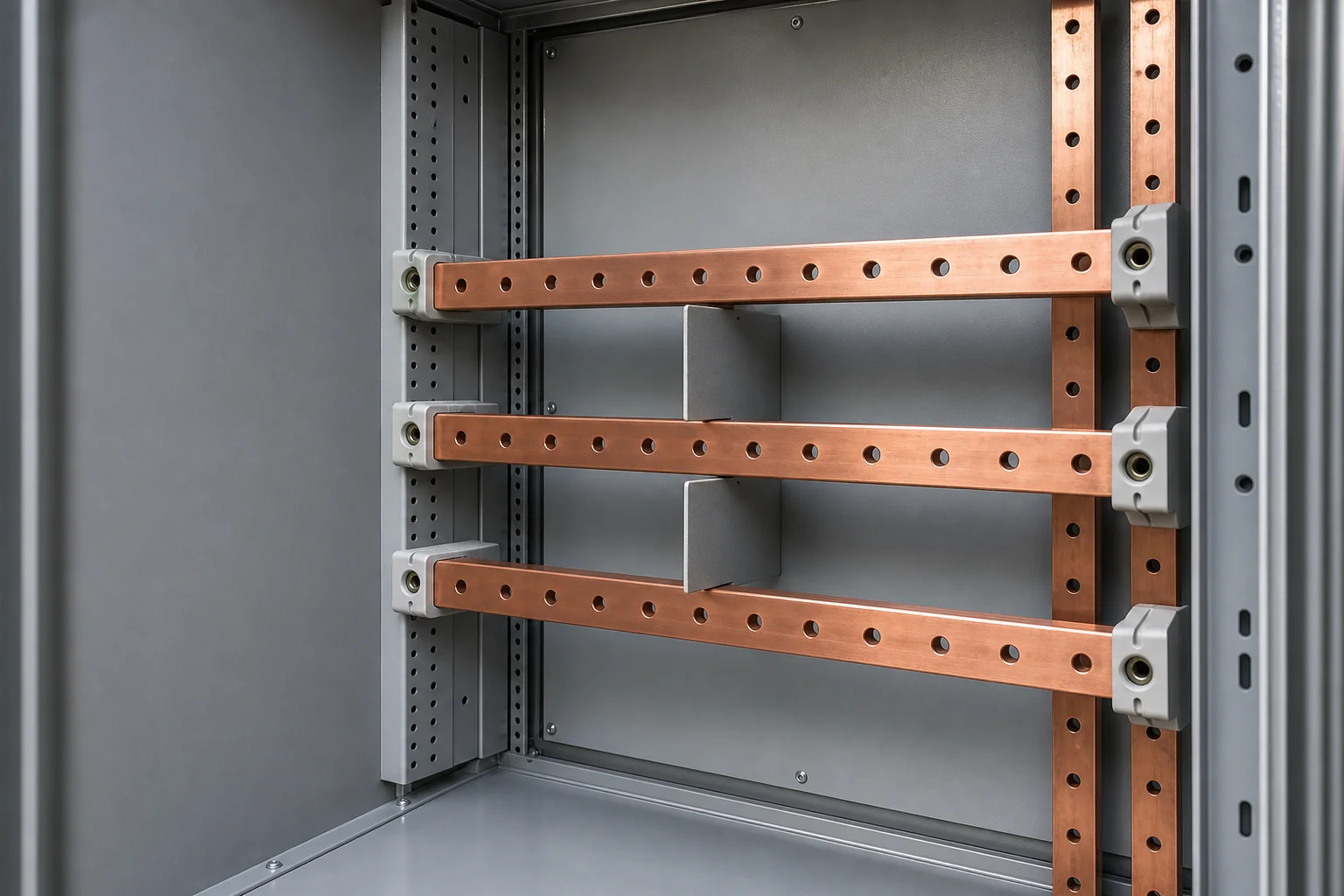

Barreras de fase. Las barreras aislantes entre fases evitan el contacto accidental entre barras, entre barras y herramientas, y entre barras y el arco de un fallo. También permiten reducir la separación entre fases, lo que reduce el tamaño del gabinete.

Distancias de aislamiento y de fuga. El espacio de aire y la distancia superficial entre fases, y entre una barra bajo tensión y el metal puesto a tierra, los determina la tensión del sistema y el grado de contaminación del entorno. Son datos de diseño, no decisiones que se tomen en el banco de montaje.

Material del soporte. El soporte forma parte del sistema de aislamiento. Su temperatura nominal, su resistencia al tracking y su clasificación de inflamabilidad importan tanto como la capacidad eléctrica de la barra.

Conexiones: donde realmente fallan las barras de tablero

Una barra correctamente dimensionada con una mala unión se calienta, y el calor en una unión acelera la oxidación que a su vez aumenta la resistencia. Es un fallo que se refuerza a sí mismo.

Los puntos que importan:

• Recubrimiento. El estañado mantiene estable la superficie de la unión a lo largo de años de ciclado térmico y la protege en salas húmedas o contaminadas. El cobre desnudo es aceptable en condiciones secas y controladas; en la mayoría de instalaciones reales, las barras estañadas son la especificación más segura.
• Preparación superficial. Las caras de contacto deben estar limpias, planas y libres de óxido, pintura y grasa en el momento de atornillarlas. Limpiar justo antes de montar importa: una superficie limpiada la noche anterior ya no está limpia.
• Par de apriete. Cada unión atornillada tiene un par especificado. Un par insuficiente deja la resistencia de contacto alta; un par excesivo deforma la barra y la arandela y reduce la superficie de contacto.
• Metales distintos. Cobre atornillado directamente a aluminio en un emplazamiento húmedo necesita una interfaz bimetálica o un compuesto antioxidante. Cobre contra cobre estañado, o cobre contra acero recubierto, es mucho menos problemático.
• Posición de las perforaciones dentro de tolerancia. En una barra con una fila larga de agujeros, los pequeños errores de posición se acumulan. Si los agujeros no coinciden con los dispositivos, el montador fuerza la unión o agranda los agujeros, y ambas cosas destruyen la unión. Por eso la tolerancia de corte es un dato real de la especificación y no un detalle. Zhejiang Zhongyan New Energy Co., Ltd. mantiene una tolerancia declarada de corte por láser de ± 0,1 mm.
• Calidad de tornillos y arandelas. Ferretería recubierta del grado correcto, con arandelas de seguridad donde haya vibración.

Qué especificar al comprar barras para fabricar tableros

1. Material y grado: cobre de un grado declarado y contenido mínimo de cobre, o aluminio con el tratamiento de unión indicado.
2. Sección y longitud, para cada barra del conjunto, incluidas las de neutro y tierra.
3. Patrón de perforaciones: cantidad, diámetro y paso, y si van taladradas, punzonadas o roscadas.
4. Recubrimiento: estaño o níquel, con el espesor cuando el servicio de la unión lo exija.
5. Aislamiento, cuando las barras vayan enfundadas o recubiertas, con su temperatura nominal y clasificación de inflamabilidad.
6. Tolerancia de corte, indicada numéricamente.
7. Conformado: dobleces, escalonamientos y perfiles de extremo, con el plano.
8. Documentación: certificados de material, informes dimensionales y resultados de recubrimiento.

Preguntas frecuentes

¿Qué medida de barra necesita un tablero eléctrico?
Depende de la corriente continua, la temperatura ambiente dentro del gabinete, el aumento de temperatura permitido, cómo se instalan y agrupan las barras y el esfuerzo de cortocircuito. No existe una medida única correcta sin esos datos: confirme la sección contra las condiciones de diseño de su tablero y la norma de conjuntos aplicable.

¿Es mejor el cobre estañado que el cobre desnudo en un tablero?
En la mayoría de instalaciones reales, sí. El estañado mantiene estable la superficie de la unión a lo largo del ciclado térmico y la protege en entornos húmedos o contaminados. El cobre desnudo es aceptable en salas secas y controladas.

¿Se pueden usar barras de aluminio en cuadros eléctricos?
Sí, y son habituales en conjuntos grandes donde el peso importa. Necesitan una sección mayor para la misma corriente y requieren recubrimiento o tratamiento antioxidante en cada unión, porque el óxido de aluminio se forma de inmediato en una superficie expuesta.

¿Por qué la barra de tierra debe llegar a todas las secciones del tablero?
Porque el conductor de protección de cada circuito, y cada panel o puerta desmontable, debe unirse a un punto común con una conexión de baja impedancia. Si la barra no llega a una sección, esa sección se une con un enlace improvisado, y ahí es donde suelen empezar los fallos de puesta a tierra.

¿La barra de neutro debe tener la misma sección que las de fase?
No siempre, pero el supuesto de que puede ser menor hay que comprobarlo. En instalaciones con contenido armónico significativo o carga monofásica desequilibrada, la corriente de neutro puede acercarse o superar la de fase. Cuando eso sea posible, especifique el neutro con la misma sección.

¿Se pueden suministrar las barras ya perforadas y conformadas según el plano del tablero?
Sí: es la forma normal de comprarlas. Envíe el plano con las posiciones y el paso de las perforaciones, los dobleces y el perfil de cada barra de fase, neutro y tierra, y el conjunto se fabrica según ese plano.
