Guía de Barras Colectoras para Baterías 2026: Barras Integradas CCS y Barras Laminadas para Paquetes de Vehículos Eléctricos y Almacenamiento de Energía

Dentro de cada paquete de baterías de un vehículo eléctrico y de cada contenedor de almacenamiento de energía a escala de red hay un componente que nunca aparece en la ficha comercial: la barra colectora. Es la pieza que decide si el paquete se mantiene unido eléctrica, térmica y mecánicamente durante toda su vida útil.

Esta guía repasa las tres arquitecturas de barra colectora que se utilizan dentro de los paquetes de baterías en 2026, por qué las barras laminadas y las barras integradas CCS han desplazado a las barras de cobre simples en los paquetes de alta tensión, y qué debe especificar el comprador antes de solicitar una cotización.

Por qué la barra colectora decide si el paquete se mantiene unido

Las celdas son la parte cara de un paquete de baterías. La barra colectora es la parte que es barata de comprar y cara de equivocar.

Una barra colectora en un paquete de tracción debe cumplir cuatro funciones a la vez. Transportar la corriente total del paquete con una pérdida resistiva mínima. Soportar el ciclado térmico continuo mientras las celdas se expanden y se contraen. Absorber la vibración y los impactos mecánicos a lo largo de años de servicio del vehículo. Y mantener la integridad del aislamiento que separa los conductores de alta tensión de todo lo que los rodea.

Si falla cualquiera de las cuatro, el síntoma rara vez es un fallo limpio. Es una unión que sube lentamente de temperatura, un paquete que reduce su potencia durante la carga rápida, o una devolución de campo que cuesta muchas veces el valor de la pieza.

Las tres arquitecturas de barra colectora dentro de un paquete de baterías

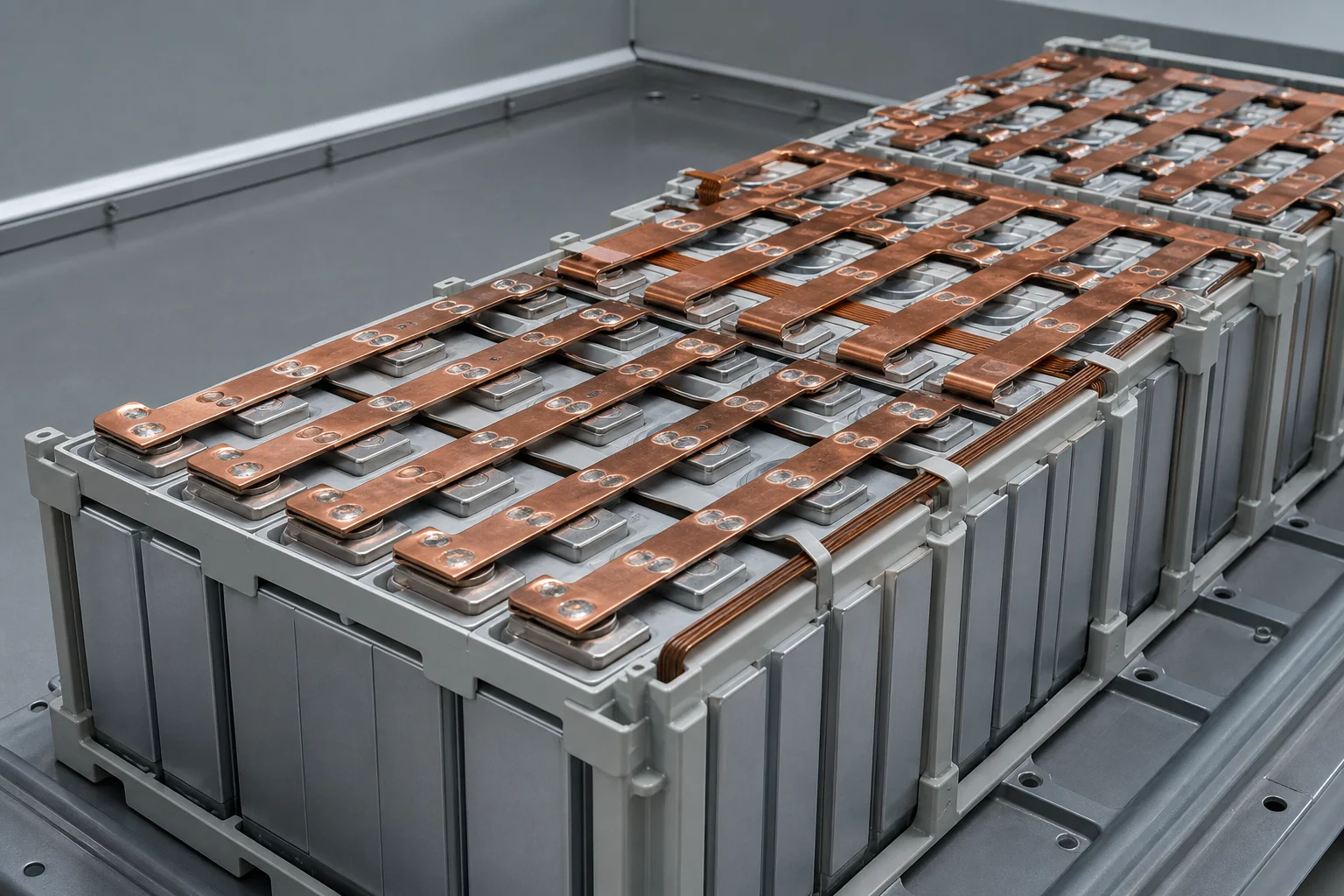

Barras rígidas macizas. Barras planas de cobre, taladradas o punzonadas, atornilladas o soldadas sobre los terminales de las celdas. Sencillas, de bajo costo, y todavía la respuesta correcta para conexiones fijas, de baja vibración o de baja tensión.

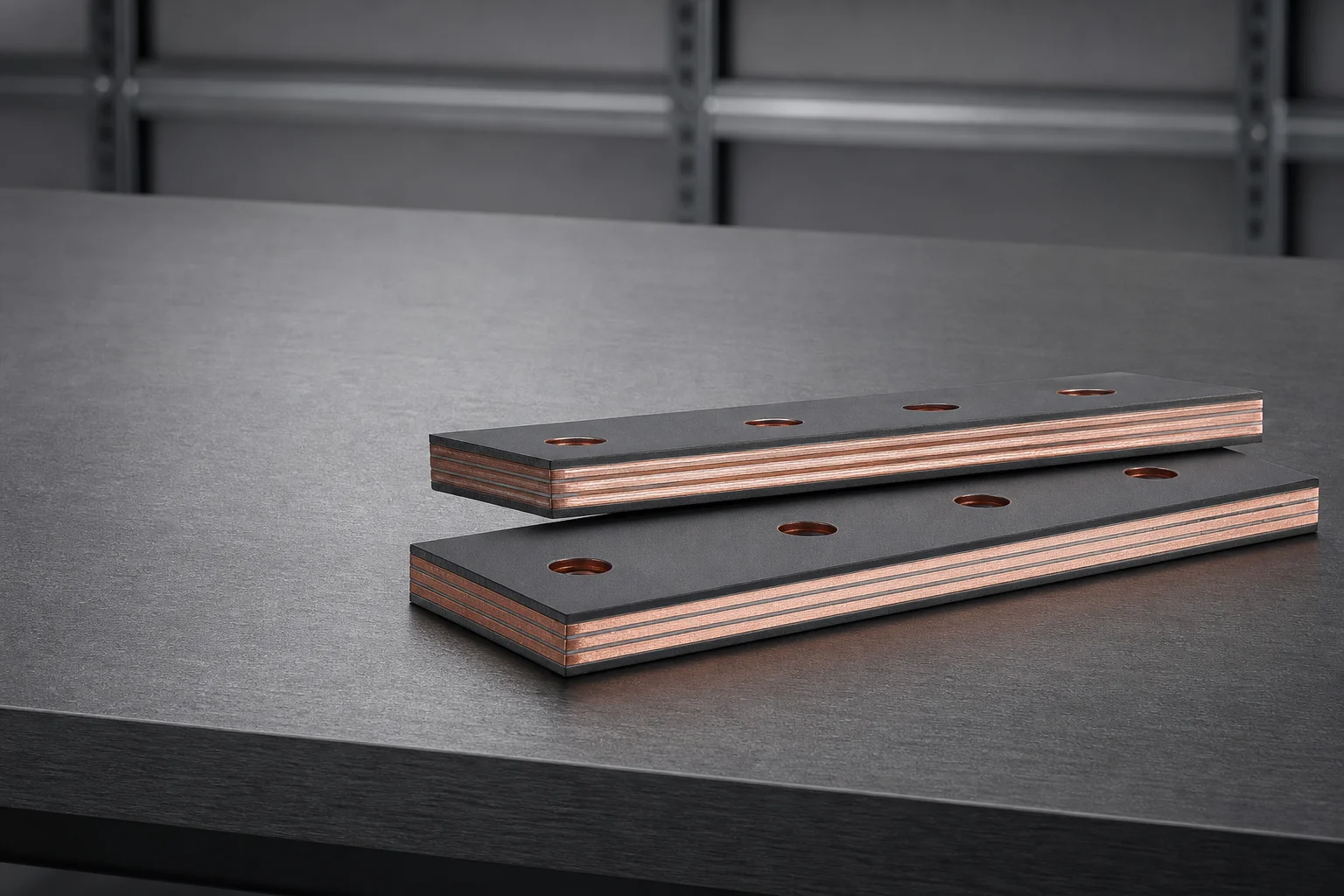

Barras laminadas flexibles. Una pila de placas delgadas de cobre unidas entre sí formando un solo sándwich plano, normalmente con un recubrimiento aislante en las caras exteriores y capas aislantes delgadas entre los conductores. La construcción laminada aporta a la pieza una flexibilidad controlada en la dirección que importa, manteniéndose rígida donde debe serlo.

Barras integradas CCS. Un sistema de contacto de celdas que combina los conductores que transportan la corriente con la ruta de sensado de tensión, montados sobre un soporte y con frecuencia entregados como un solo módulo integrado que se incorpora al paquete.

La elección la determinan la clase de tensión, la corriente, la topología del paquete y cuánto trabajo de montaje quiere hacer el cliente en la línea de paquetes.

Qué significa realmente «laminada» y por qué importa en alta tensión

Una barra laminada no es simplemente varias barras atornilladas entre sí. Los conductores se unen en una sola estructura con capas aislantes entre ellos, y es esa estructura la que produce el beneficio eléctrico.

Baja inductancia parásita. Cuando un conductor de ida y uno de retorno se laminan muy juntos con un aislante delgado entre ellos, sus campos magnéticos se cancelan en gran medida. El resultado es una inductancia parásita mucho menor que la de dos barras separadas y tendidas por rutas distintas. En un inversor de conmutación rápida o en un paquete de alta tensión, una inductancia menor significa picos de tensión menores cuando la corriente cambia rápidamente, y picos menores significan menos esfuerzo sobre los semiconductores, el aislamiento y todo lo que viene después.

Mejor disipación de calor. Una pieza laminada presenta una superficie grande, plana y continua al aire circundante o a una placa de refrigeración, en lugar de varios conductores separados, cada uno calentando su propia bolsa de aire local.

Rendimiento del aislamiento. Las capas aislantes se unen y se controlan en fábrica en lugar de depender de distancias de aislamiento y de fuga tal como quedan montadas en campo. Eso hace que el aislamiento sea predecible y repetible, lo que importa precisamente en las aplicaciones de alta tensión donde es más difícil inspeccionarlo.

Compacidad. El laminado elimina el espacio de aire libre entre conductores. El resultado es una pieza de menor perfil que libera volumen para las celdas, lo que en un paquete de tracción equivale a liberar autonomía.

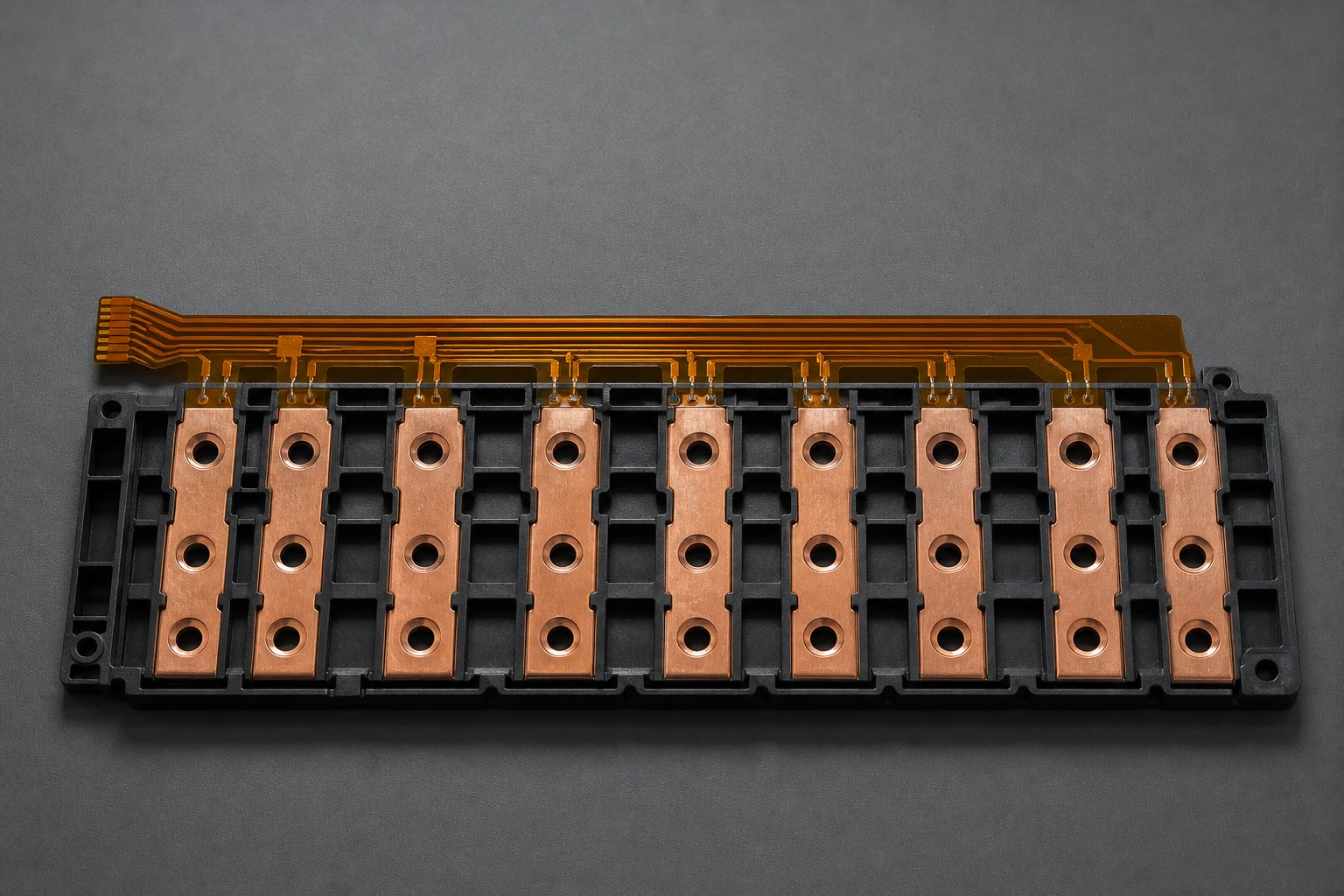

Barras integradas CCS: qué es el sistema de contacto de celdas

Una barra colectora integrada CCS (Cell Contact System) es la interfaz entre las celdas de la batería y el resto de la electrónica del paquete. Transporta tres cosas a la vez:

• Potencia. Los conductores que transportan la corriente y que enlazan los terminales de las celdas en la topología serie y paralelo del paquete.
• Sensado de tensión. La ruta de sensado que reporta las tensiones de cada celda o grupo al sistema de gestión de batería, para que el BMS pueda equilibrar y proteger el paquete.
• Posicionamiento mecánico. El soporte que mantiene los conductores y la ruta de sensado en la posición correcta respecto a los terminales de las celdas durante la soldadura y a lo largo de la vida del paquete.

Integrar estas funciones en una sola pieza es lo que justifica la ingeniería de las barras CCS. Una barra colectora por separado y un arnés de cableado por separado deben alinearse, posicionarse y soldarse de forma independiente, y cada uno introduce su propia tolerancia y su propio modo de fallo. Una barra CCS integrada elimina un paso de montaje, elimina un conjunto de interfaces y convierte la geometría tanto de la ruta de potencia como de la de sensado en una cota controlada en fábrica.

Zhejiang Zhongyan New Energy Co., Ltd. fabrica barras colectoras integradas CCS para paquetes de baterías de vehículos eléctricos y sistemas de almacenamiento de energía, diseñadas con laminación compuesta de precisión para que la pieza ofrezca baja inductancia parásita, buena disipación de calor y un rendimiento de aislamiento apto para aplicaciones de alta tensión. Como la barra es totalmente personalizable según la topología del paquete, los requisitos de corriente y tensión y las dimensiones de instalación, estas piezas se fabrican contra el plano del paquete del cliente y no se eligen de un catálogo.

Qué especificar antes de solicitar una cotización

1. Topología del paquete. Cuántas celdas en serie y en paralelo, y cómo deben tender los conductores entre ellas. Esto determina la pieza más que cualquier otro dato.
2. Corriente continua y de pico, y el ciclo de trabajo que verá el paquete. El valor continuo por sí solo subestima el requisito en una aplicación de carga rápida.
3. Clase de tensión y requisito de aislamiento, incluida la clasificación de inflamabilidad que exige el gabinete.
4. Método de conexión en la celda: soldadura láser o atornillado. Esto cambia la geometría del terminal y el acabado superficial que necesita.
5. Requisitos de sensado: cuántas tomas de tensión y qué elemento de sensado espera el BMS.
6. Dimensiones de instalación y la referencia de montaje contra la que debe posicionarse la pieza.
7. Interfaz térmica: aire libre o acoplada a una placa de refrigeración.
8. Documentación: contra qué norma se documenta la pieza y qué informes dimensionales, de material y de recubrimiento necesita.

Un proveedor que le pide estos ocho puntos es un proveedor que entiende la integración de paquetes. Un proveedor que cotiza a partir de una foto, no.

Las preguntas de proceso que predicen si la pieza sobrevivirá

El diseño eléctrico de la barra puede ser perfecto y la pieza aun así fallar, porque el modo de fallo suele estar en la unión.

¿Cómo se unen los conductores? En piezas laminadas y CCS, el proceso de unión es el paso crítico. Se emplean soldadura por difusión y soldadura láser porque crean uniones lisas con una zona afectada térmicamente pequeña, lo que elimina el riesgo de soldaduras frías o falsas: los defectos que pasan una inspección visual y fallan después del ciclado térmico. Una unión bien ejecutada mantiene baja la resistencia interna y la generación de calor, que es lo que realmente prolonga la vida del paquete.

¿Cuál es la tolerancia de corte? En trabajos de precisión, el corte por láser de alta precisión debería mantener una tolerancia en torno a ± 0,1 mm, indicada numéricamente. En una pieza CCS con varios terminales, los pequeños errores de posición se acumulan y obligan a la línea de montaje a forzar o agrandar las uniones.

¿Quién realiza cada paso? Un fabricante que controla el corte, la soldadura, el recubrimiento y el acabado en casa controla la cadena de tolerancias y la fecha de entrega. Cuando el recubrimiento o la soldadura se subcontratan, ninguna parte es responsable de la cota final.

Evidencia de calidad que conviene pedir antes del primer pedido de producción

• El certificado del sistema de calidad. Para trabajos de barras que entran en programas de automoción o almacenamiento estacionario, busque IATF 16949 junto con ISO. Zhejiang Zhongyan New Energy Co., Ltd. está certificada en ambas y ha suministrado a grandes programas de baterías y vehículos.
• Un informe de inspección de primera pieza y un informe dimensional contra su plano.
• Certificados de material que confirmen el grado del conductor y el contenido de cobre; lo habitual es esperar cobre libre de oxígeno con un 99,95 % o más.
• La especificación del proceso de soldadura y cómo se detectan las soldaduras frías o falsas.
• Resultados de espesor y adherencia del recubrimiento, o los datos de ensayo eléctrico y de inflamabilidad del aislamiento.

Preguntas frecuentes

¿Cuál es la diferencia entre una barra laminada y una barra integrada CCS?
Laminada describe cómo se construyen los conductores: placas delgadas de cobre unidas en un sándwich con capas aislantes, lo que reduce la inductancia parásita. Integrada CCS describe qué hace la pieza: combina los conductores que transportan corriente con la ruta de sensado de tensión de las celdas y el soporte en un solo módulo para un paquete de baterías. Una barra CCS es con frecuencia laminada, aunque no siempre.

¿Por qué importa la inductancia parásita en un paquete de baterías?
Porque los cambios rápidos de corriente a través de una inductancia producen picos de tensión. Laminar juntos los conductores de ida y retorno permite que sus campos se cancelen, lo que reduce el pico y disminuye el esfuerzo sobre semiconductores, aislamiento y electrónica asociada.

¿Las barras de batería deben soldarse o atornillarse a las celdas?
La soldadura láser es lo habitual en paquetes de tracción de gran volumen porque elimina un sujetador y un punto de mantenimiento. Las uniones atornilladas siguen siendo comunes donde el paquete debe ser mantenible. La elección cambia la geometría del terminal y el acabado superficial, así que forma parte de la especificación.

¿Se puede fabricar una barra de batería en aluminio en lugar de cobre?
Sí, y el aluminio resulta atractivo donde el peso del paquete es crítico. Necesita una sección mayor para la misma corriente y requiere recubrimiento o un tratamiento antioxidante en la unión, por lo que la decisión debe tomarse sobre el costo total del sistema y no solo sobre el precio del metal.

¿Qué tolerancia debe tener el conductor?
Alrededor de ± 0,1 mm es alcanzable con corte por láser de alta precisión, y debe indicarse numéricamente en el plano. En una pieza CCS con decenas de terminales, la tolerancia de posición es lo que determina si la línea del paquete puede montarse sin retrabajo.

¿Cuánto tarda el desarrollo de una barra de batería personalizada?
Depende de si el diseño es una variante de una pieza existente o una laminación y un soporte nuevos. Envíe el plano del paquete o una muestra y solicite una revisión de fabricabilidad: esa revisión, y no una consulta de catálogo, es lo que determina el plazo.

Envíenos el plano de su paquete

Zhejiang Zhongyan New Energy Co., Ltd. fabrica barras de cobre y aluminio, barras flexibles aisladas, barras laminadas compuestas, barras integradas CCS, conectores de cobre trenzado y conectores para almacenamiento de baterías para transmisión y distribución de potencia, vehículos eléctricos, ferrocarril, telecomunicaciones y almacenamiento de energía.

Si está especificando barras colectoras para baterías en un programa de vehículo eléctrico o de almacenamiento de energía, envíenos el plano del paquete, la topología y sus requisitos de corriente y tensión. Le devolveremos una revisión de fabricabilidad y una cotización contra sus tolerancias, su método de soldadura y sus requisitos de documentación.
