Fabricación de Barras de Cobre a Medida 2026: Cómo Obtener una Cotización Precisa y una Pieza que Encaje

Una barra de cobre a medida es una pieza sencilla. Es un trozo de cobre, cortado a una forma, perforado, quizá doblado, quizá recubierto. Por eso es tentador suponer que cualquier fabricante puede hacerla y que la cotización que recibes es el precio. En la práctica, los proyectos de barras a medida fallan en la distancia entre lo que el comprador quiso decir y lo que decía el plano.

Esta guía explica qué necesita realmente un fabricante para cotizar con precisión, los detalles que con más frecuencia hacen que una pieza no pase la inspección de entrada, y cómo comparar dos cotizaciones que parecen idénticas pero no lo son.

Qué significa realmente «a medida»

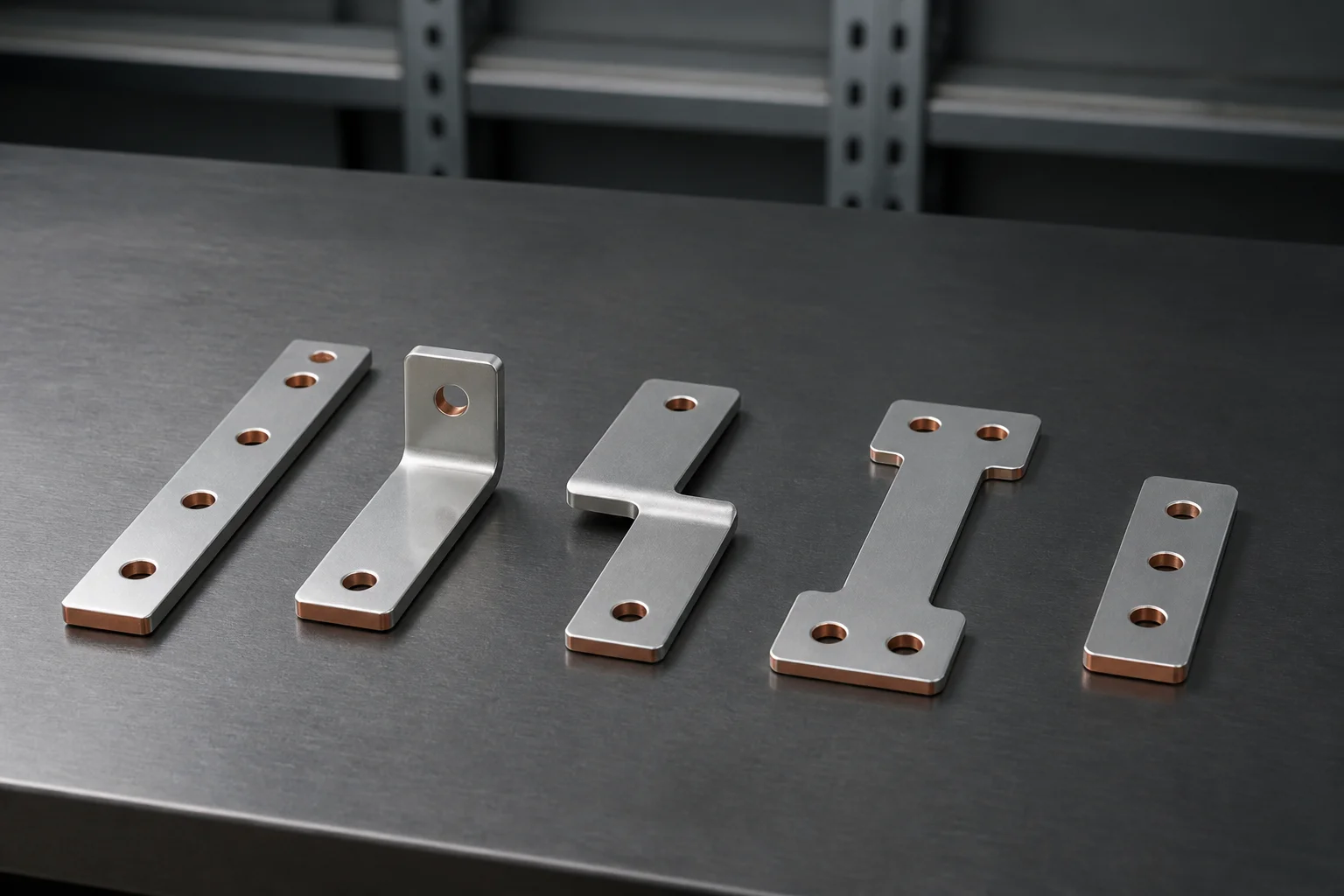

La palabra abarca al menos cinco niveles distintos de trabajo, y cada uno se cotiza de forma completamente diferente. Saber cuál estás pidiendo es el primer paso hacia una cotización que signifique algo.

• Solo corte y perforado. Una barra plana estándar cortada a medida con un patrón de taladros añadido. Es el nivel más económico y el que suelen cotizar los revendedores de barra laminada.
• Conformado. Curvas, desplazamientos, escalones o torsiones añadidos para guiar la barra alrededor de un obstáculo. Esto introduce utillaje y coste de preparación.
• Recubierto o con acabado. Estañado, niquelado, o una capa aislante por inmersión o pintura en polvo aplicada después del conformado.
• Aislado o multicapa. Construcción flexible de láminas apiladas, funda termorretráctil, o un conjunto laminado con capas aislantes intermedias.
• Totalmente proyectado. El fabricante participa en el diseño: propone un radio de curvatura que no agriete, una separación de taladros que libre el tornillo, o un apilado de unión que realmente se monte.

Si envías un plano y pides «el mejor precio», normalmente recibirás el precio de corte y perforado, porque es la respuesta más económica. Si necesitas los niveles tres a cinco, dilo desde el principio.

El paquete de planos que necesita un fabricante

Las cotizaciones vuelven mal por una razón dominante: el plano estaba incompleto, así que el fabricante supuso. Suponer es caro para ambas partes, porque la suposición es optimista y produce una pieza que no se puede fabricar a ese precio, o pesimista y te deja fuera de mercado.

Qué incluir como mínimo

• Un plano 2D con cotas y tolerancias reales en cada dimensión que importe: longitud total, ancho, espesor, posición de taladros, diámetros y ubicación de las curvas. Una cota sin tolerancia se interpretará según una nota general, o según lo que el taller considere normal.
• Un modelo 3D (STEP o similar) para todo lo conformado. El modelo elimina toda ambigüedad sobre el sentido de la curva, el desplazamiento y cómo se sitúa la pieza en el espacio.
• El grado de material. «Cobre» no es una especificación. Indica el grado y el temple, y si la barra debe ser libre de oxígeno, porque la respuesta cambia tanto la conductividad como el comportamiento al doblarse.
• El acabado superficial. Desnudo, estañado, niquelado o aislado, con el espesor del recubrimiento si la resistencia de la unión importa. El recubrimiento es una línea de coste, así que dejarlo vago significa que se cotizará como la opción más barata.
• Las indicaciones de taladro. Diámetro, si el taladro es pasante o roscado, y la rosca si es roscado. Un taladro roscado y uno de paso son operaciones distintas.
• La cantidad y la cantidad anual. El precio unitario para cinco piezas y para cinco mil piezas no tienen relación. Indicar el volumen anual permite al fabricante repartir el utillaje sobre el lote correcto.
• La aplicación, brevemente. Interconexión de celdas, distribución en tablero o barra de puesta a tierra. Le dice al fabricante qué detalles son críticos y cuáles son cosméticos.

Lo que los compradores olvidan con más frecuencia

La omisión más habitual es la tolerancia del taladro. Un taladro nominal de seis milímetros pero perforado dos décimas por encima no apretará de forma fiable en una unión atornillada, y el plano nunca dijo si eso importaba. La segunda es el requisito de rebaba. Una rebaba dentro del taladro impide que la arandela plana asiente, así que la unión tiene una fracción de su superficie de contacto prevista y el tornillo parece apretado mientras apenas conduce corriente.

Los detalles que deciden si la pieza pasa la inspección

Estos son los puntos que con más frecuencia convierten una entrega puntual en un lote rechazado. Cada uno es barato de especificar y caro de descubrir después.

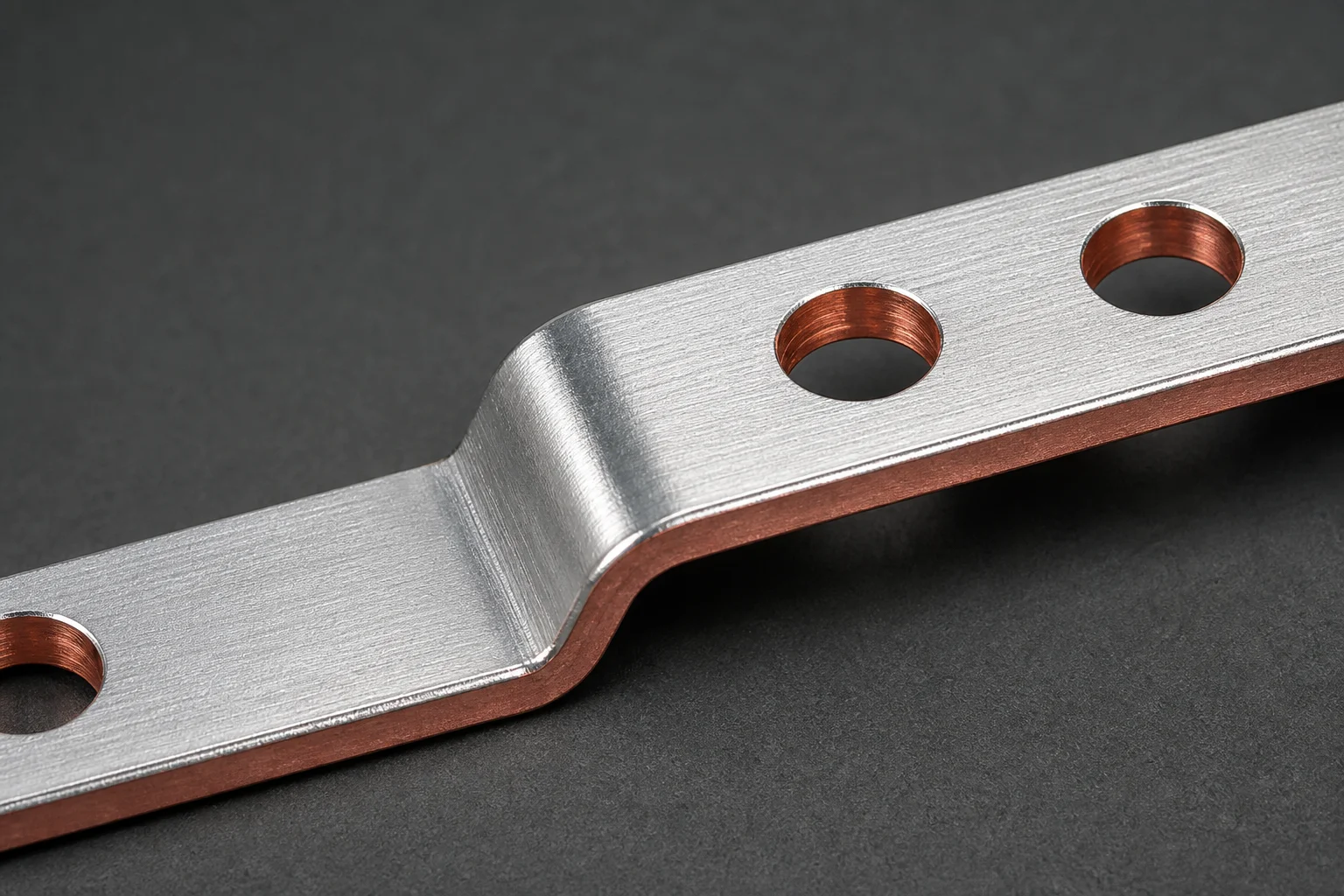

• Radio de curvatura frente a espesor. Doblar una barra demasiado cerrada agrieta las fibras exteriores o adelgaza la sección en la curva, lo que eleva la resistencia local justo donde la densidad de corriente es más alta. Especifica el radio interior mínimo, o deja que el fabricante lo proponga.
• Sentido de la curva y fibra. En piezas conformadas, indica qué cara debe quedar plana y hacia dónde va la curva. Una pieza reflejada no se montará.
• Espesor y cobertura del recubrimiento. Un baño decorativo fino y un recubrimiento funcional anticorrosión son productos diferentes. Indica el espesor objetivo y si los interiores de los taladros también deben recubrirse.
• Tolerancia de taladro y de patrón. La tolerancia acumulada a lo largo de un patrón largo importa más que cualquier taladro individual. Si dos barras deben atornillarse a un borne común, la tolerancia del patrón decide si encajan.
• Planitud. Una barra torsionada no asentará sobre un soporte de barra ni sobre una pletina de borne. Especifica un requisito de planitud para todo lo que supere unos cientos de milímetros.
• Estado de los bordes. Los bordes cortados en cizalla cortan aislamientos y guantes. Especifica bordes desbarbados o con chaflán.
• Marcado. Si la pieza lleva un número de referencia, indica cómo debe aplicarse, y confirma que el marcado sobrevive al recubrimiento.
• Embalaje. Las piezas recubiertas que rozan entre sí durante el transporte llegan rayadas. Especifica separadores o envoltura individual para uniones visibles o de alta corriente.

Cuánto cuesta realmente la precisión

La tolerancia no es gratuita, y no es lineal. Pasar de una tolerancia general a una estrecha suele exigir un proceso distinto: corte por láser o mecanizado CNC en lugar de punzonado, y a menudo un paso de inspección en lugar de un control por muestreo. Un fabricante que trabaja con más o menos 0,1 mm en perfiles cortados por láser no hace nada exótico, pero esa capacidad debe incorporarse al precio desde el principio.

La regla práctica es mantener una tolerancia estrecha solo donde la función lo exige. La longitud total rara vez necesita ser tan estricta como el patrón de taladros, y el patrón rara vez tanto como la planitud de la cara de unión. Sobretolerar todo el plano es una de las formas más habituales de pagar más de lo necesario.

Cómo comparar dos cotizaciones correctamente

Comparar solo el precio unitario es la forma de que una cotización más barata se convierta en el proyecto más caro. Las líneas siguientes son lo que realmente difiere entre proveedores.

Prototipo, muestra y primera pieza

Para cualquier pieza conformada o recubierta, pide una muestra antes de liberar el lote. Una muestra es la forma más económica de descubrir que un radio de curvatura era demasiado cerrado, que un taladro quedó fuera de sitio, o que el color del recubrimiento no coincide con el resto del conjunto.

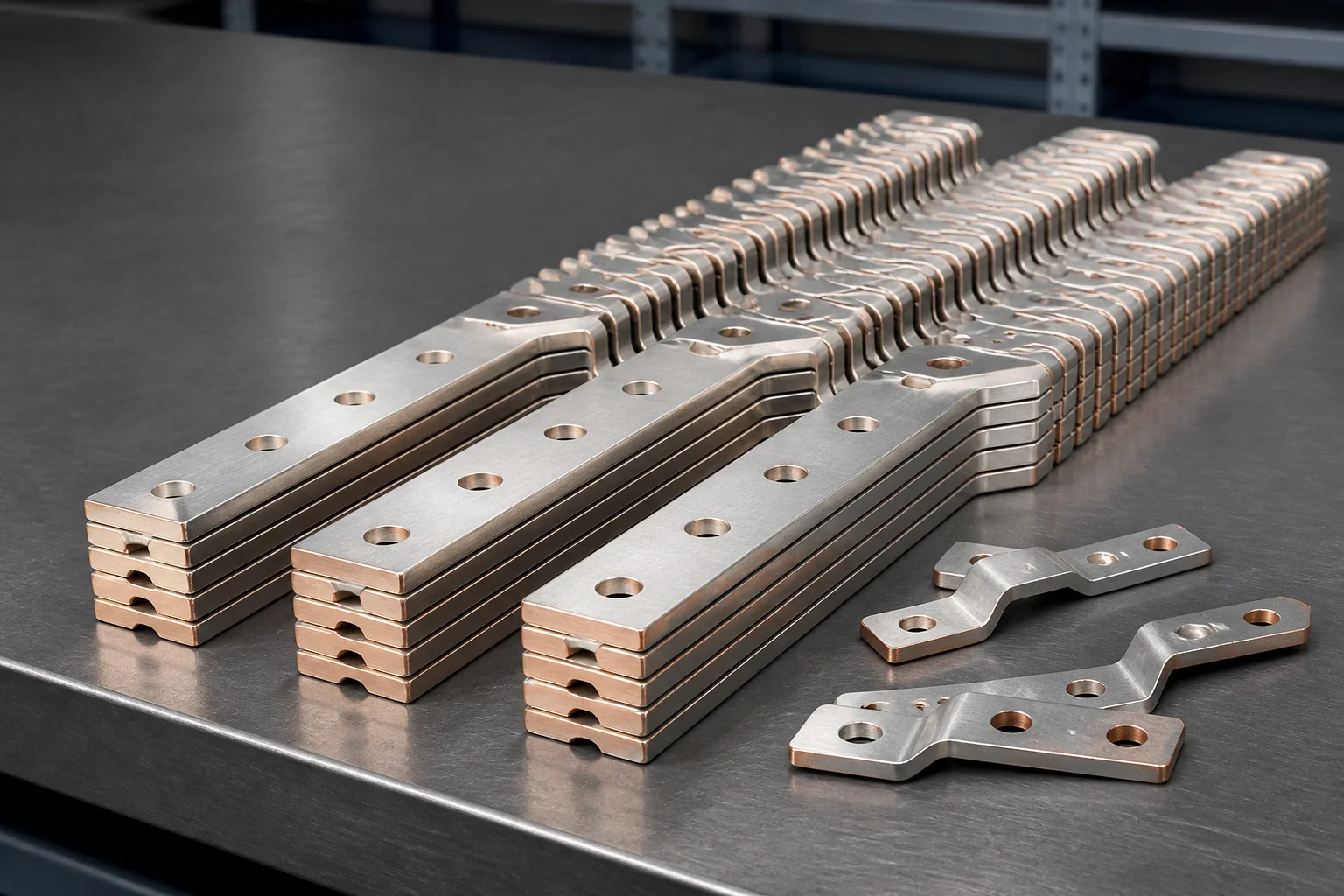

Una secuencia útil es: cotización desde el plano, muestra desde el plano y después una inspección de primera pieza sobre las primeras unidades de producción contra el mismo plano. Si el fabricante puede producir la pieza, documentar las dimensiones y repetirlo en volumen, el riesgo del proyecto cae en picado. Si falta cualquiera de esos tres pasos, el riesgo lo asumes tú.

Preguntas frecuentes

¿Cuánto suele tardar un pedido de barras a medida?

Depende casi por completo de si hace falta utillaje y de si el material está en existencias. Una barra cortada y perforada a partir de material en stock es rápida; una pieza conformada, recubierta e inspeccionada con utillaje nuevo añade tiempo de preparación. Pide el plazo por escrito junto con la cotización, y pregunta cuál es la etapa crítica.

¿Puedo enviar una pieza de muestra en lugar de un plano?

Sí, y suele ser más rápido que elaborar un plano, pero solo si la muestra es dimensionalmente representativa. Una muestra desgastada o modificada a mano se copiará fielmente, incluidos sus defectos. Si envías una muestra, di explícitamente qué características son funcionales y cuáles no.

¿Cuál es la cantidad mínima para una barra a medida?

La fija el coste de preparación, no el material. Cortar y perforar una cantidad pequeña es fácil; añadir un utillaje de conformado o un lote de recubrimiento a unas pocas piezas reparte la preparación entre muy pocas unidades. Cuando el volumen bajo es inevitable, simplificar la pieza (quitar una curva cosmética o aceptar un acabado estándar) suele reducir el coste de entrada más que negociar el precio unitario.

¿Debería especificar el método de fabricación?

En general, no. Especifica la función: la corriente, la unión, el espacio disponible y el entorno. Deja que el fabricante elija entre corte por láser, mecanizado, soldadura por difusión o soldadura láser, porque ahí es donde reside su conocimiento de proceso. Especificar un método que no dominas le quita la capacidad de reducir tu coste.

Conseguir una cotización que se sostenga

Una cotización de barras a medida vale lo que vale la información que la respalda. Un paquete de planos completo, una cantidad honesta y una declaración clara de qué características son funcionales te darán una cifra que sobrevive al contacto con la producción, y una pieza que encaja a la primera.

Zhejiang Zhongyan New Energy Co., Ltd. fabrica barras de cobre y aluminio a medida, barras colectoras flexibles aisladas, barras laminadas e integradas CCS y conexiones trenzadas de cobre, trabajando a partir de planos y muestras de cliente. Comparte tu plano, tu cantidad y tu aplicación, y nuestro equipo de ingeniería responderá con una propuesta fabricable, no con una suposición.
