Barra Colectora de Aluminio vs Cobre 2026: Conductividad, Capacidad de Corriente y Peso

Las barras colectoras de aluminio arrastran un problema de reputación en algunos equipos de ingeniería, heredado de la época en que el cableado de aluminio se usó sin cuidado en circuitos derivados pequeños y falló en las conexiones. Bien utilizado, en la aplicación correcta, el aluminio es una elección de ingeniería sólida y lo ha sido durante décadas: la mayor parte del transporte de alta tensión y buena parte de las barras de aparamenta son de aluminio.

La decisión no es «qué metal es mejor». Es un conjunto de compromisos entre conductividad, masa, coste, diseño de uniones y el entorno en el que vivirá la barra. Esta guía los recorre en el orden que realmente determina la respuesta.

La diferencia de conductividad, en términos prácticos

El cobre es mejor conductor por un margen amplio. El aluminio de pureza comercial conduce aproximadamente el 60 por ciento de lo que conduce el cobre para la misma sección. Esa sola cifra explica casi todo lo que sigue.

La consecuencia práctica es que una barra de aluminio debe ser físicamente mayor que una de cobre que transporte la misma corriente. Según el perfil de la barra y las condiciones de refrigeración, eso suele significar una sección de aproximadamente una vez y media a dos veces el área de cobre, de modo que la barra de aluminio resulta a la vez más ancha y más gruesa que la pieza de cobre a la que sustituye.

Esto importa porque la capacidad de corriente de una barra colectora es solo la mitad de la historia. Lo que realmente limita una barra en servicio es la elevación de temperatura que alcanza a su corriente nominal, y esa elevación depende del equilibrio entre el calor generado dentro de la barra y la superficie disponible para disiparlo. Una barra de aluminio mayor tiene más superficie, lo que compensa en parte su mayor resistividad, pero también ocupa más espacio en un cuadro que puede no tenerlo.

Dónde gana el aluminio

Peso

El aluminio pesa aproximadamente un tercio de lo que pesa el cobre para el mismo volumen. Incluso después de aumentar la sección para igualar la conductividad, una barra de aluminio sigue siendo sustancialmente más ligera que la barra de cobre a la que sustituye: con frecuencia del orden de la mitad del peso para el mismo servicio de conducción.

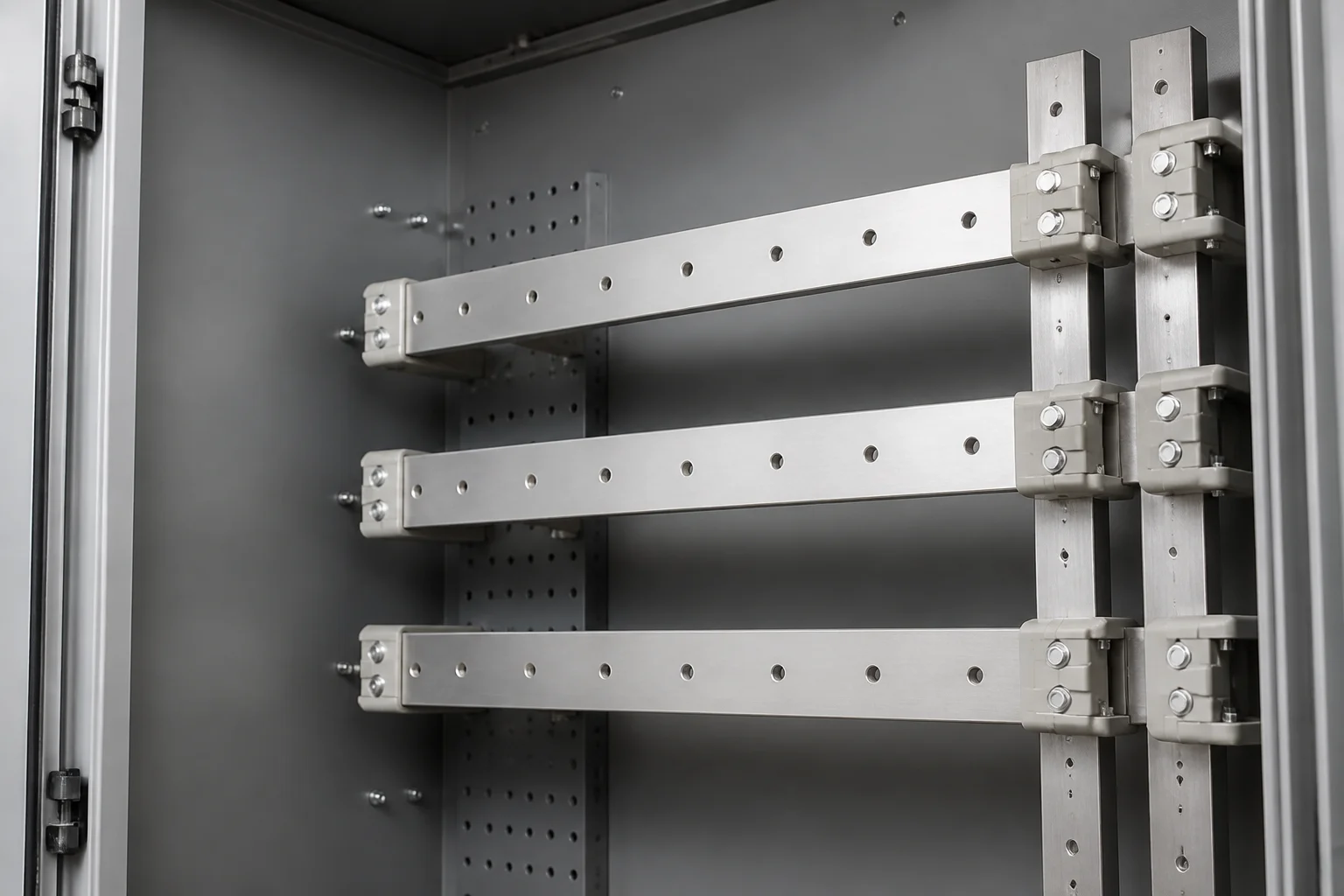

En un tramo de barras horizontal y largo, esa diferencia cambia el diseño mecánico. Las barras más ligeras necesitan menos soportes o soportes más separados, imponen menos carga a los aisladores y a las estructuras del cuadro, y son más fáciles de elevar y posicionar durante el montaje. En todo lo que se mueve (ferrocarril, equipos montados sobre vehículo, instalaciones transportables) el peso es una restricción de diseño en sí misma, no solo una línea de coste.

Coste

El aluminio es más barato por kilogramo que el cobre, y también más barato por unidad de capacidad de conducción una vez contabilizada la mayor sección, aunque la diferencia se reduce bastante cuando la comparación se hace correctamente en igualdad de condiciones. Donde la ventaja de precio es decisiva es en barras de alta corriente y gran longitud, donde el volumen adicional de metal no es una restricción: barras de subestación, acometidas de alta corriente y grandes sistemas de barras de tablero.

Disponibilidad y mecanizado

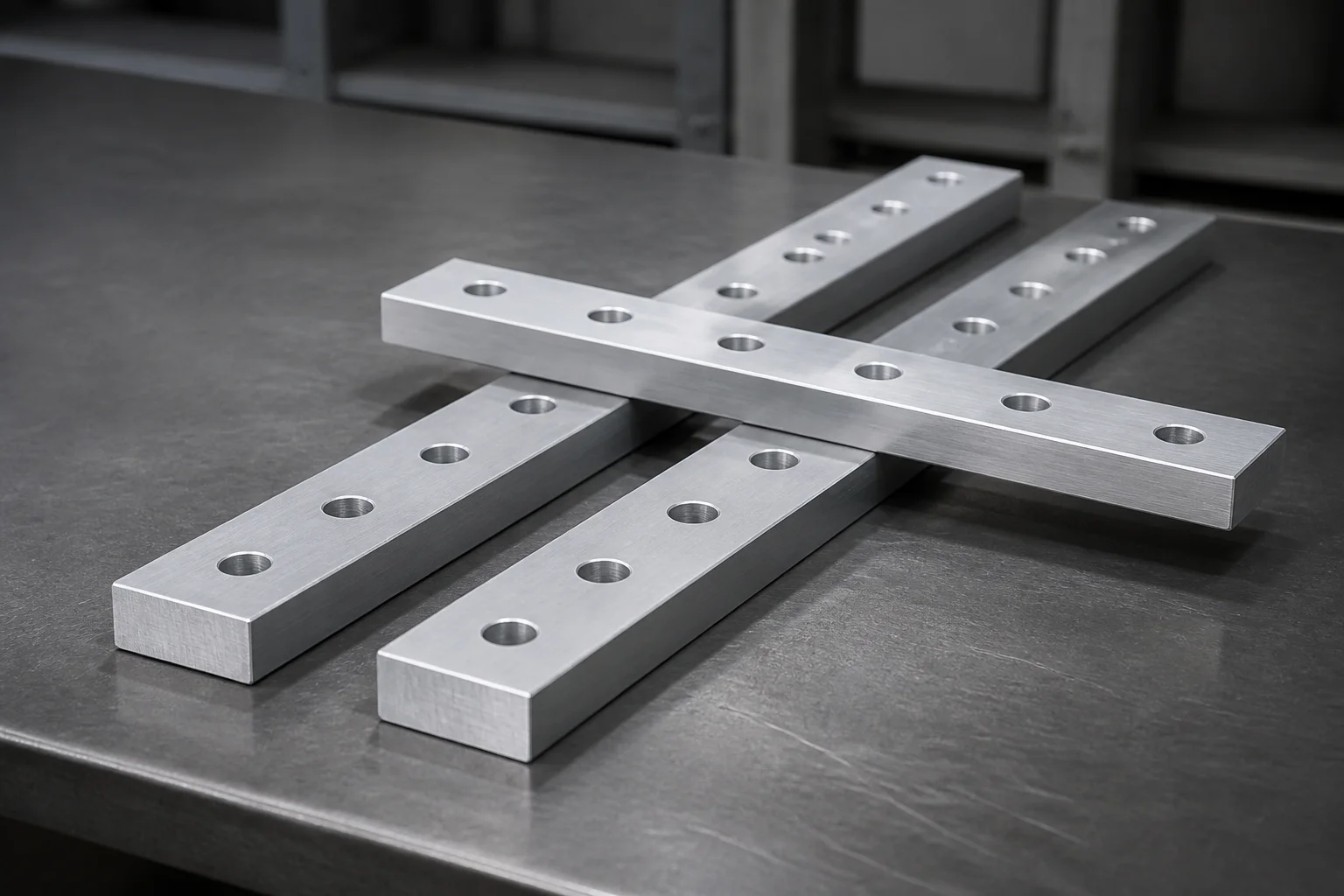

La barra de aluminio está ampliamente disponible en una gama de perfiles estándar y es lo bastante ligera como para que su fabricación resulte físicamente más sencilla. Se mecaniza rápido, aunque es más blanda y más propensa al gripado y a formar filo recrecido en las herramientas, lo que significa que la disciplina de proceso del fabricante importa.

El verdadero problema de ingeniería: las uniones

Aquí es donde fracasan de verdad los proyectos de barras de aluminio, y tiene poco que ver con la conductividad.

La capa de óxido

El aluminio forma una capa de óxido en cuestión de segundos al exponerse al aire. Esa capa es un aislante eléctrico con un punto de fusión muy alto. Sin tratar, queda entre las dos caras de una unión atornillada y la resistencia de contacto de la unión la fija el óxido, no el metal.

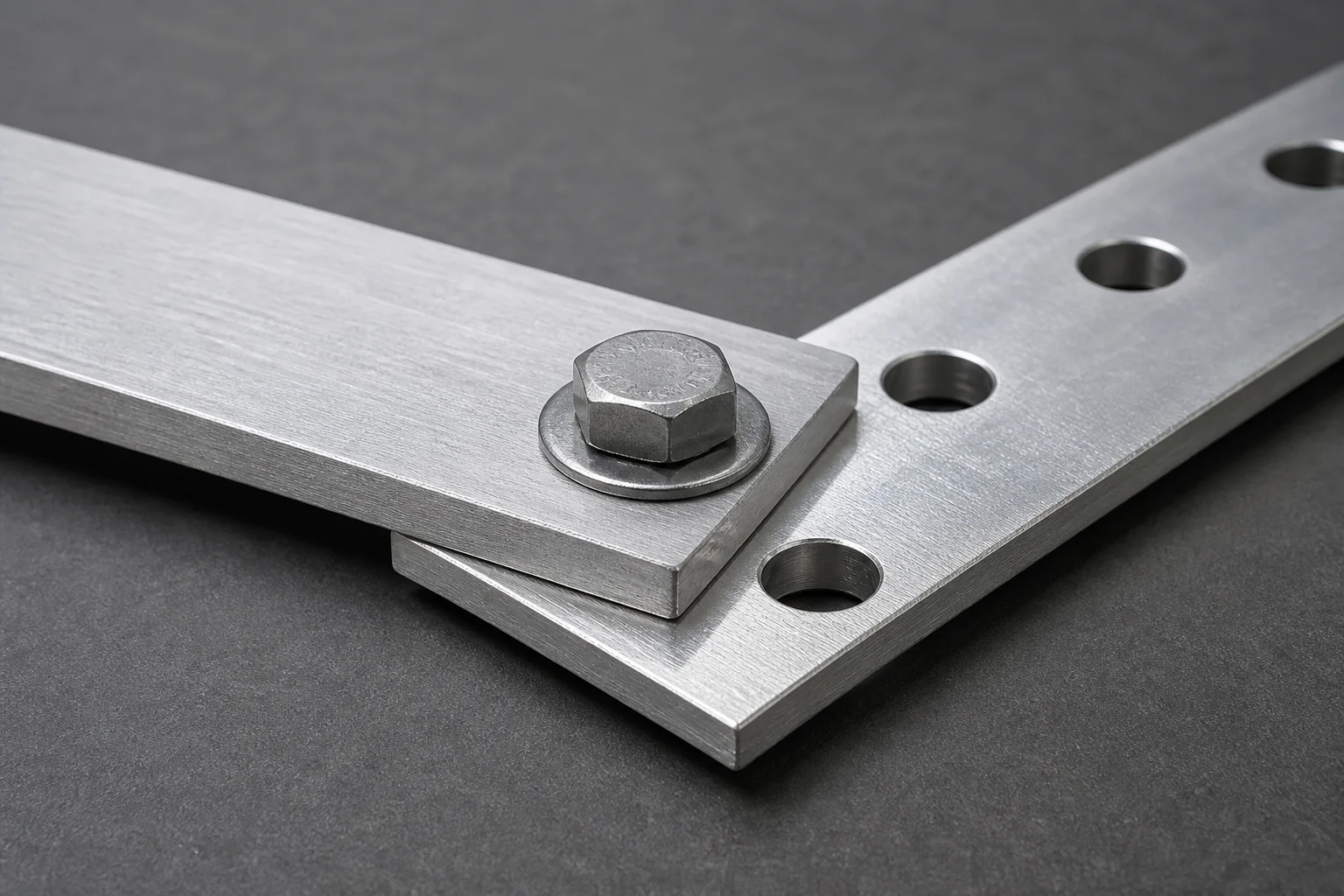

La consecuencia es que una unión de aluminio no se puede montar como una de cobre. La preparación de superficies no es opcional, y debe hacerse inmediatamente antes del montaje: cepillar o abrasar las caras de contacto, aplicar una pasta de unión que excluya el aire de la superficie recién expuesta, y cerrar la unión antes de que el óxido pueda reformarse.

Dilatación térmica y fluencia

El aluminio se dilata y se contrae más que el cobre ante la misma variación de temperatura. En una unión que cicla con la carga, ese movimiento trabaja sobre el tornillo. El aluminio también es más propenso a la fluencia (deformación plástica lenta bajo carga compresiva sostenida), lo que significa que la presión de contacto aplicada en el montaje se relaja con el tiempo y con los ciclos térmicos.

Las mitigaciones habituales están bien establecidas: usar una arandela mayor y más gruesa o una arandela elástica tipo Belleville para mantener la presión de contacto a medida que la unión se asienta; usar más tornillos sobre una unión más larga para reducir la carga que soporta cada uno; y especificar un intervalo de retorqueado como parte del plan de mantenimiento. Las arandelas elásticas cónicas o de disco son la elección habitual precisamente porque almacenan energía elástica y siguen empujando a medida que la unión se comprime.

Uniones bimetálicas

Conectar aluminio directamente con cobre crea un par galvánico y, en presencia de humedad, el que se corroe es el aluminio. Las soluciones aceptadas son separar los metales con una pletina de transición bimetálica, recubrir una o ambas superficies para romper el par, o usar una interfaz de cobre estañado; de ahí que los productos de aluminio estañado y de aluminio con revestimiento de cobre existan como categoría y no sean un artificio comercial.

Aluminio estañado y aluminio con revestimiento de cobre

Merece la pena conocer dos enfoques híbridos.

Aluminio estañado. La barra de aluminio recibe un recubrimiento de estaño. Las caras de unión se comportan entonces de forma muy parecida a las de una unión de cobre recubierto: el problema del óxido queda resuelto por el recubrimiento, la resistencia de contacto es estable y la barra puede atornillarse directamente a una barra de cobre estañado sin pletina de transición. Conservas la mayor parte de la ventaja de peso y pagas una operación de recubrimiento.

Aluminio con revestimiento de cobre. Una piel de cobre se une metalúrgicamente sobre un núcleo de aluminio. La corriente en alta frecuencia se concentra hacia la superficie, de modo que en algunas aplicaciones el revestimiento conduce la corriente útil mientras el núcleo de aluminio aporta el ahorro de peso y el servicio estructural. Para barras de corriente continua en un tablero, el beneficio está sobre todo en el comportamiento de la unión más que en el camino de conducción.

Capacidad de corriente: de qué depende realmente una tabla

Buscar una tabla de capacidad de corriente de barras de aluminio es un instinto razonable, y la respuesta honesta es que ninguna tabla única es válida para todos los casos. Una cifra de capacidad de corriente no es una propiedad del aluminio. Es el resultado de un cálculo que depende al menos de estas variables:

• La aleación y el temple. Los grados para conductor eléctrico se comportan de forma distinta a las aleaciones estructurales, y el temple afecta tanto a la resistividad como al comportamiento de la barra al conformarse.
• La temperatura ambiente dentro del cuadro. Un tablero en una sala climatizada y otro en un armario exterior sin acondicionar no son el mismo entorno térmico.
• El cerramiento y la ventilación. Una barra al aire libre disipa el calor de forma muy distinta a la misma barra en un cerramiento sellado y densamente poblado.
• La agrupación. Las barras paralelas, o las barras próximas a otras fuentes de calor, se calientan entre sí y deben recalcularse a la baja.
• La orientación y el acabado superficial. Las barras verticales con caras despejadas disipan mejor que las horizontales montadas planas contra la chapa posterior del tablero.
• El régimen de carga. Continuo o cíclico, y la duración y frecuencia de cualquier sobrecarga.
• El recubrimiento o aislamiento. La pintura, la pintura en polvo y las fundas cambian la emisividad y la superficie radiante efectiva.

La consecuencia es que la tabla que encuentres en internet puede ser totalmente correcta para las condiciones con las que se calculó, y equivocada para las tuyas. El enfoque seguro es dimensionar según la norma de conjuntos o de instalación aplicable en tu mercado, o pedir al fabricante que confirme la capacidad para tus condiciones reales de ambiente y cerramiento. Un fabricante dispuesto a ejecutar ese cálculo para tu caso vale más que cualquier tabla descargable.

Cuándo la barra de aluminio es la respuesta correcta

El aluminio suele ser la mejor opción cuando se cumplen la mayoría de estas condiciones:

• La corriente es alta y el tramo de barras es largo, por lo que el volumen de metal es significativo.
• El peso importa: ferrocarril, equipos montados sobre vehículo, instalaciones transportables.
• El entorno es seco y controlado, o el diseño de la unión puede protegerse adecuadamente de la humedad.
• Hay espacio suficiente en el cuadro para la mayor sección.
• La unión puede prepararse correctamente, apretarse al par especificado y mantenerse según un plan de retorqueado.

El cobre suele ser la mejor opción cuando:

• El espacio es la restricción determinante y el cuadro no puede crecer.
• Las uniones son numerosas, pequeñas y difíciles de preparar de forma consistente en obra.
• El entorno es húmedo, costero o agresivo, y no puede evitarse una unión bimetálica.
• El régimen implica ciclos térmicos frecuentes y el acceso para retorquear es difícil.
• La aplicación es una conexión compacta y de altas prestaciones (paquetes de baterías, electrónica de potencia, aparamenta densa) donde cada centímetro cúbico cuenta.

Conviene notar que «espacio» y «número de uniones» explican la mayoría de las decisiones reales. Una barra de subestación con unas pocas uniones grandes, accesibles y bien preparadas es una aplicación excelente para aluminio. Un paquete de baterías con decenas de uniones pequeñas enterradas dentro de un módulo sellado no lo es, y por eso el cobre domina esa aplicación independientemente del ahorro de peso disponible.

Especificar una barra de aluminio

Si especificas aluminio en lugar de cobre, estos son los puntos que debes incluir explícitamente en la especificación, porque los supuestos por defecto detrás de una cotización genérica de barras serán los del cobre.

• Aleación y temple, no simplemente «aluminio».
• Tratamiento superficial (desnudo, estañado u otro recubrimiento) y si incluye las caras de unión y los interiores de los taladros.
• Instrucciones de preparación y montaje de la unión, incluyendo la pasta de unión, el tipo de arandela y el valor de par.
• Planitud y rectitud en toda la longitud, ya que la mayor sección hace que la torsión sea más difícil de detectar a simple vista.
• Intervalo de retorqueado como parte de la documentación entregada.
• Las interfaces bimetálicas, declaradas explícitamente, con el método de transición acordado y no dejado a la improvisación en obra.

Preguntas frecuentes

¿Es seguro usar barras colectoras de aluminio?

Sí, cuando se especifican e instalan correctamente. Los problemas históricos provinieron de conexiones de circuitos derivados pequeños hechas sin preparación de superficie, sin control de par ni retorqueado. La barra de aluminio de gran sección, con uniones correctamente preparadas y con carga elástica, es práctica estándar en equipos de transporte y distribución.

¿Se pueden atornillar directamente una barra de aluminio y una de cobre?

No de forma fiable en un entorno húmedo sin protección. La unión forma un par galvánico y el lado de aluminio se corroe. Las soluciones habituales son una pletina de transición bimetálica, recubrir una o ambas superficies, o usar una interfaz de cobre estañado para que el contacto sea efectivamente estaño contra estaño.

¿Hay que retorquear las barras de aluminio?

Debería hacerse, y el intervalo debe formar parte del plan de mantenimiento. El aluminio fluye bajo compresión sostenida y se dilata más que el cobre con los ciclos térmicos, de modo que la presión de contacto se relaja más que en una unión de cobre equivalente. Las arandelas elásticas reducen la velocidad de relajación, pero no eliminan la necesidad de un plan.

¿Por qué la barra de aluminio es más grande que la de cobre?

Porque conduce aproximadamente el 60 por ciento de lo que conduce el cobre para la misma área. Para transportar la misma corriente dentro del mismo límite de elevación de temperatura, la barra de aluminio necesita una sección mayor, normalmente entre una vez y media y dos veces el área de cobre, según las condiciones.

¿Vale la pena pagar más por la barra de aluminio estañada?

Cuando las uniones importan, normalmente sí. El recubrimiento de estaño resuelve la capa de óxido aislante y hace que la unión se comporte como una de cobre recubierto, lo que elimina casi todo el riesgo de montaje y el problema de corrosión bimetálica. Conservas la mayor parte del ahorro de peso y pagas un paso de proceso adicional.

Elegir entre las dos

La decisión se reduce a qué restricción aprieta más. Si son el coste y el peso en un tramo largo de alta corriente con uniones accesibles, el aluminio es la respuesta de ingeniería y siempre lo ha sido. Si son el espacio, el número de uniones o un entorno hostil, el cobre justifica su precio. Y si es el peso con buen comportamiento de unión, una barra de aluminio estañada te da casi todo lo de ambos.
